Was sind Rohrverschraubungen aus Edelstahl und wie funktionieren sie?

Kurze Antwort: Was Rohrverschraubungen aus Edelstahl sind und wie sie funktionieren

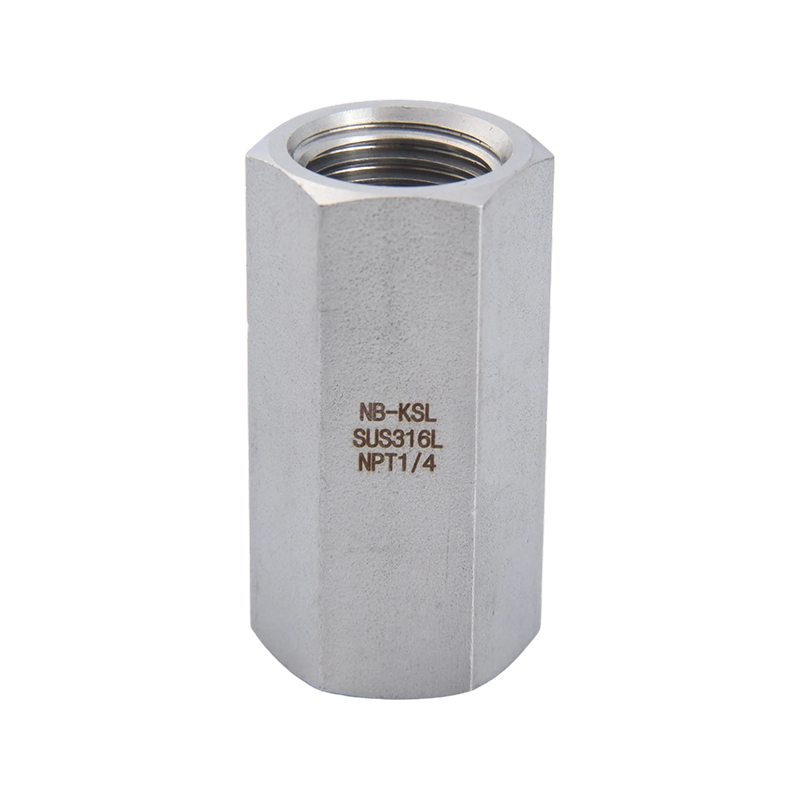

Rohrverschraubungen aus Edelstahl sind präzisionsgefertigte Steckverbinder, die zum Verbinden, Abzweigen oder Abschließen von Rohrabschnitten in Flüssigkeits- und Gassystemen verwendet werden und eine leckagefreie Abdichtung ohne Schweißen ermöglichen. Sie funktionieren, indem sie beim Anziehen einer Mutter eine Zwinge (oder ein ähnliches Dichtungselement) mechanisch gegen die Außenwand des Rohrs drücken und so eine Metall-auf-Metall-Dichtung erzeugen, die hohem Druck, Vibrationen und extremen Temperaturen standhält. Zu den gängigen Typen gehören Klemmringverschraubungen, Bördelverbindungen und Schweißverbindungen, die jeweils für unterschiedliche Druckbereiche und Anwendungsanforderungen geeignet sind.

Wir erklären die Mechanik hinter jedem Fitting-Typ, wie der Dichtungsprozess tatsächlich funktioniert und wo diese Fittings typischerweise eingesetzt werden.

Die grundlegende Mechanik einer Rohrverschraubungsverbindung

Die meisten Rohrverschraubungen aus Edelstahl basieren auf einem ähnlichen Grundprinzip: Komprimieren einer Dichtungskomponente auf den Außendurchmesser des Rohrs, um eine mechanische, dichte Verbindung zu schaffen . Während der genaue Mechanismus je nach Armaturentyp unterschiedlich ist, folgt der allgemeine Montageprozess diesen Schritten:

1. Das Rohr wird rechtwinklig geschnitten und entgratet, um eine saubere, ebene Oberfläche zu gewährleisten
2. Das Rohr wird in den Verschraubungskörper eingeführt, bis es die Innenschulter erreicht
3. Die Mutter wird von Hand auf den Verschraubungskörper aufgeschraubt, bis sie fest sitzt
4. Die Mutter wird mit einem Schraubenschlüssel weiter angezogen, eine genaue Anzahl Umdrehungen von handfest (normalerweise 1 bis 1,25 Umdrehungen bei Klemmringverschraubungen).
5. Dieser Anzugsvorgang drückt die Ferrule oder Dichtfläche gegen das Rohr und bildet so die Dichtung

Die Anzahl der Umdrehungen nach dem handfesten Anziehen ist entscheidend – Bei zu geringem Anziehen ist die Verbindung anfällig für Undichtigkeiten, während bei zu starkem Anziehen die Hülse oder die Rohrwand beschädigt werden kann, wodurch die Verbindung geschwächt wird. Die meisten Hersteller geben für jede Fitting-Größe genaue Windungszahlen an, die genau eingehalten und nicht geschätzt werden sollten.

Arten von Rohrverschraubungen aus Edelstahl und wie sie funktionieren

Klemmringverschraubungen (auf Hülsenbasis)

Bei Klemmringverschraubungen werden eine oder zwei Aderendhülsen – kleine Metallringe – zwischen dem Rohr und dem Verschraubungskörper positioniert. Wenn die Mutter festgezogen wird, Die Zwinge wird zusammengedrückt und dauerhaft verformt, wobei sie sich leicht in die Außenfläche des Rohrs eingräbt um sowohl einen mechanischen Halt als auch eine Druckdichtung zu erzeugen. Doppelhülsenkonstruktionen, die in Instrumentierungssystemen üblich sind, fügen eine zweite Hülse für zusätzliche Vibrationsfestigkeit und eine robustere Abdichtung hinzu.

Bördelbeschläge

Bördelanschlüsse funktionieren anders: Das Rohrende wird mit einem Bördelwerkzeug mechanisch im 37-Grad- oder 45-Grad-Winkel nach außen aufgeweitet. Wenn die Mutter festgezogen ist, Das aufgeweitete Rohrende wird direkt gegen einen passenden Winkelsitz im Inneren des Verschraubungskörpers gedrückt Dadurch entsteht eine Metall-auf-Metall-Dichtung ohne separate Ferrule. Dieses Design ist in Luft- und Raumfahrt-, Hydraulik- und Kühlsystemen üblich, wo hoher Druck und Vibrationsfestigkeit Priorität haben.

Geschweißte Armaturen

Für dauerhafte, hochintegrierte Verbindungen werden geschweißte Fittings direkt mit dem Rohr stumpf oder muffengeschweißt. Da es keine mechanische Dichtung gibt, die sich mit der Zeit lockern könnte, Schweißverbindungen sorgen für höchste Leckagesicherheit Sie werden in der Regel für kritische Prozessleitungen spezifiziert, opfern jedoch die Möglichkeit, die Verbindung zu Wartungszwecken zu demontieren.

Steckverbindungen

Push-to-Connect-Anschlüsse verwenden ein internes Spannzangen- und O-Ring-System. Der Schlauch wird einfach in die Armatur geschoben, bis er einrastet Die Zähne der Spannzange greifen das Rohr, während der O-Ring für die Druckdichtung sorgt . Diese sind in pneumatischen Systemen wegen ihrer schnellen, werkzeuglosen Installation beliebt, obwohl sie im Allgemeinen für niedrigere Drücke ausgelegt sind als Klemm- oder Bördelanschlüsse.

Vergleich der Anpassungstypen nach Leistung

Für Hochdruck-Instrumentierungs- und Prozesssysteme sind Doppelklemmringverschraubungen im Allgemeinen der Industriestandard Sie bieten ein effektives Gleichgewicht zwischen einfacher Installation, Wiederverwendbarkeit und Druckfestigkeit, mit dem Schweiß- oder Push-to-Connect-Optionen in den meisten industriellen Kontexten nicht mithalten können.

Warum Edelstahl für Rohrverschraubungen verwendet wird

Aus mehreren praktischen Gründen ist Edelstahl das vorherrschende Material für Präzisionsrohrverschraubungen:

1. Korrosionsbeständigkeit — widersteht Rost und chemischen Angriffen weitaus besser als Kohlenstoffstahl und verlängert so die Lebensdauer in rauen Umgebungen
2. Hohes Verhältnis von Festigkeit zu Gewicht — Hält hohem Druck stand, ohne dass übermäßig dicke Armaturenwände erforderlich sind
3. Temperaturtoleranz – Behält die mechanische Integrität über einen weiten Bereich bei, oft von -320 °F bis über 1.000 °F, je nach Legierung
4. Hygienische Eigenschaften – porenfreie Oberfläche, die keine Bakterien beherbergt, wichtig für Lebensmittel- und Pharmaanwendungen

Zwischen den beiden häufigsten Klassen, Edelstahl 316 bietet im Vergleich zu Edelstahl 304 eine überlegene Beständigkeit gegen chloridinduzierte Korrosion Dies macht es zur bevorzugten Wahl für Marine-, Offshore- und chemische Verarbeitungsumgebungen, während 304 eine kostengünstige Option für allgemeine industrielle und korrosionsarme Anwendungen bleibt.

Häufige Anwendungen von Rohrverschraubungen aus Edelstahl

Aufgrund ihrer Zuverlässigkeit unter Druck und Korrosionsbeständigkeit werden Rohrverschraubungen aus Edelstahl in zahlreichen Branchen eingesetzt:

1. Instrumentierung und Prozesskontrolle — Anschluss von Manometern, Messumformern und Probenleitungen
2. Hydraulische und pneumatische Systeme — Übertragung von Flüssigkeit oder Luft unter hohem Druck auf Aktuatoren und Zylinder
3. Öl und Gas — Probenahmesysteme, Analysatoranschlüsse und Bohrlochkopfinstrumentierung
4. Halbleiterfertigung — Systeme für die Zufuhr von Gasen höchster Reinheit
5. Lebensmittel-, Getränke- und Pharmaverarbeitung — Sanitärschlauchverbindungen, die eine einfache Reinigung und Sterilisation erfordern

Speziell bei Halbleiter- und Pharmaanwendungen Armaturen werden häufig elektropoliert, um extrem glatte Innenflächen zu erzielen , wodurch Partikeleinschlüsse und Kontaminationsrisiken in ultrahochreinen Systemen reduziert werden, in denen selbst mikroskopisch kleine Rückstände die Produktqualität beeinträchtigen können.

Häufige Installationsfehler, die zu Undichtigkeiten führen

Auch hochwertige Armaturen können bei unsachgemäßer Montage undicht werden. Zu den häufigsten Fehlern zählen:

1. Verwenden Sie einen Rohrschneider, der anstelle eines sauberen, quadratischen Schnitts eine abgewinkelte oder gratige Kante hinterlässt
2. Das Rohr kann vor dem Festziehen nicht vollständig an der Verschraubungsschulter anliegen
3. Zu starkes oder zu geringes Anziehen der Mutter im Vergleich zur vom Hersteller angegebenen Umdrehungszahl
4. Mischen von passenden Marken oder Ferrulendesigns, die nicht maßlich kompatibel sind
5. Wiederverwendung eines Fittings an einem anderen Rohrabschnitt, ohne den Sitz der Ferrule erneut zu überprüfen

Eine ordnungsgemäß hergestellte Klemmverschraubungsverbindung sollte bei der Demontage zur Inspektion eine sichtbare, gleichmäßige Bissspur der Klemmhülse am Rohr aufweisen – Eine ungleichmäßige oder flache Bissspur ist ein klarer Hinweis darauf, dass die ursprüngliche Installation zu wenig festgezogen war und wahrscheinlich undicht war.
