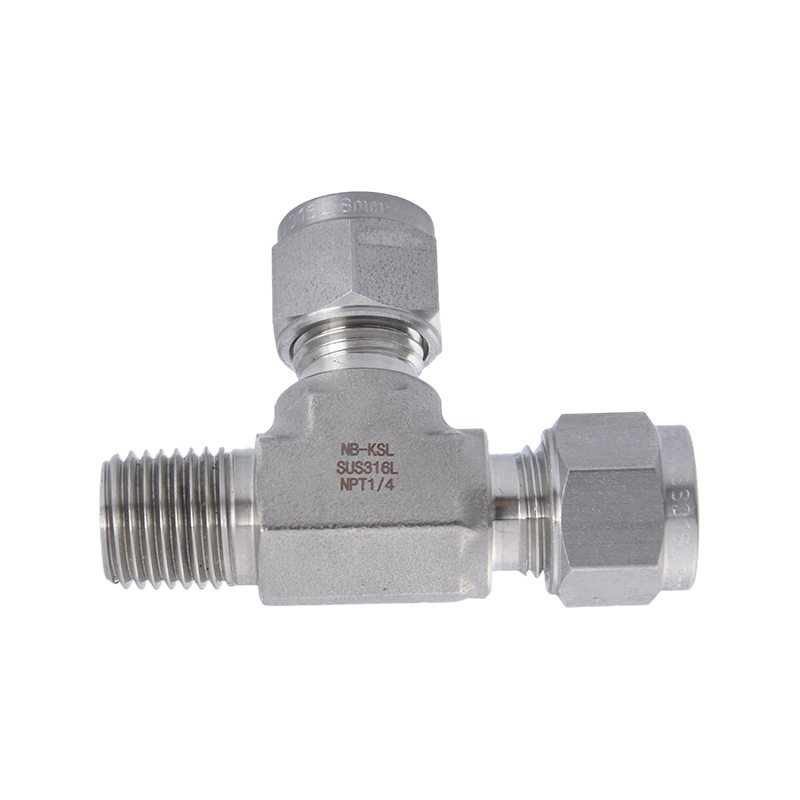

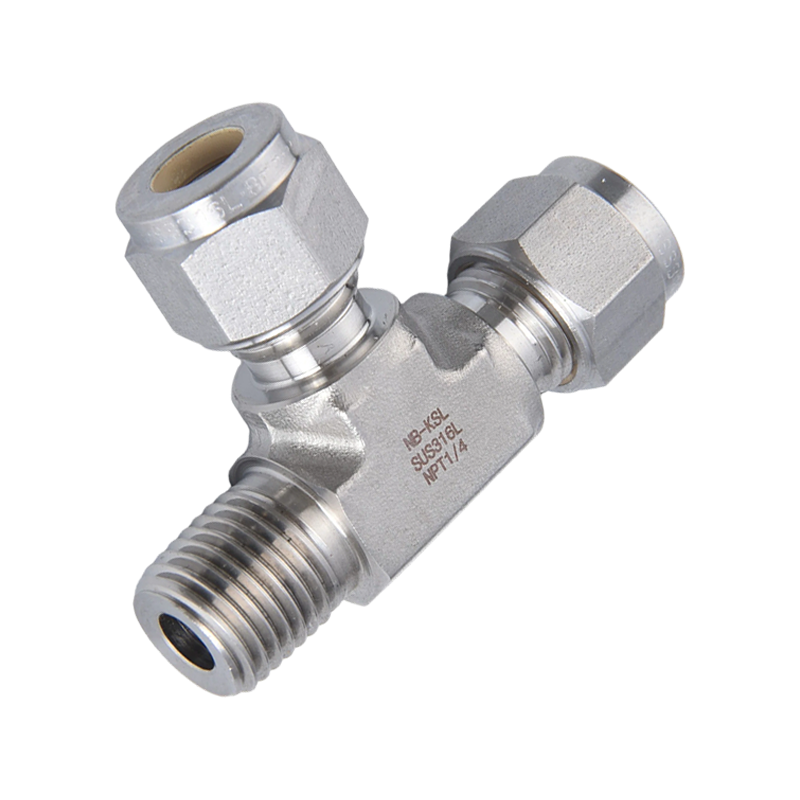

Seitliches T-Stück mit Klemmverschraubung aus Edelstahl 316L und Außengewinde

Name: Seitliches T-Stück mit Klemmverschraubung aus Edelstahl 316L und Außengewinde
Rating: 5 (99 reviews)

Hauptanwendungsgebiete von T-Stücken mit Außengewinde aus 316L-Edelstahl
Ein seitliches T-Stück mit Außengewinde weist eine spezifische Konfiguration auf: Ein Anschluss am Rohr ist ein Außenrohrgewinde, während der andere Rohranschluss und der Abzweiganschluss Kompressionsrohrverschraubungen sind. Dieses Design ist für „Endpunktzugriff mit Verzweigung“-Szenarien unerlässlich.

1. Prozessinstrumentierung und -steuerung
Dies ist die häufigste Anwendung für das männliche Seiten-T-Stück.

Drucküberwachungsstationen: Das Ende mit Außengewinde wird direkt in den Innenanschluss einer Hauptprozessleitung oder eines Hauptbehälters geschraubt, während die seitlichen und Betriebsanschlüsse mit Druckmessgeräten, Sendern oder Probenahmeleitungen verbunden sind.
Sensorintegration: Wird verwendet, um Temperatursonden oder Durchflusssensoren über den Seitenzweig in ein System einzuführen, ohne den linearen Fluss des Hauptrohrs zu unterbrechen.

2. Wasserstoff- und Hochdruckgasindustrie
Aufgrund der hervorragenden Beständigkeit gegen Wasserstoffversprödung und der Hochdruckfestigkeit von 316L:

Wasserstoff-Betankungstafeln: Ermöglicht die Verteilung von Hochdruck-Wasserstoff und den Zugang zu Geräten auf engstem Raum.
Gasflaschenverteiler: Werden zum Verketten mehrerer Zylinder verwendet, wobei das Außengewinde direkt mit dem Verteilerkopf verbunden wird, während die Kompressionsenden die einzelnen Zylinderleitungen verbinden.

3. Herstellung von Halbleitern und Solarzellen
Hohe Sauberkeit und kompaktes Design:

Gasschränke: Werden in Spezialgasversorgungssystemen (z. B. Silan, Ammoniak) verwendet, um Gas von einem Hauptversorgungsventil zu mehreren Prozesskammern umzuleiten.
Chemische Liefersysteme: Dienen als Knotenpunkt für die Verbindung von Hauptversorgungsleitungen mit Nebenleitungen beim Transport hochreiner chemischer Reagenzien.

4. Labor- und Analysegeräte
Gaschromatographie-Systeme (GC): Erleichtert das Mischen oder Aufteilen von Trägergasen und Proben innerhalb präziser Gaswege.
Autoklaven- und Reaktoraufbauten: Das männliche Ende wird häufig direkt auf dem Reaktordeckel montiert, während die beiden Kompressionsenden als Einlass- und Auslass-/Entlastungsanschlüsse dienen.

5. Offshore- und Petrochemietechnik
Korrosionsbeständige Probenahmeschleifen: 316L-Qualität widersteht Meersalznebel und Korrosion. An Probenahmetafeln werden häufig seitliche T-Stücke mit Außengewinde verwendet, um Flüssigkeit aus einer Hauptleitung zur Echtzeitüberwachung zu entnehmen.
Hydraulische Steuersysteme: Ideal für die Verzweigung von Ölleitungen in kompakten Hydraulikaggregaten (HPUs).

Kontaktieren Sie uns

ZURÜCK：316L-Edelstahl-Klemmverschraubung mit Außengewinde WEITER：Abzweig-T-Stück mit Klemmverschraubung aus Edelstahl 316L und Außengewinde

Beschreibung
Kontaktieren Sie uns

(METRISCH)

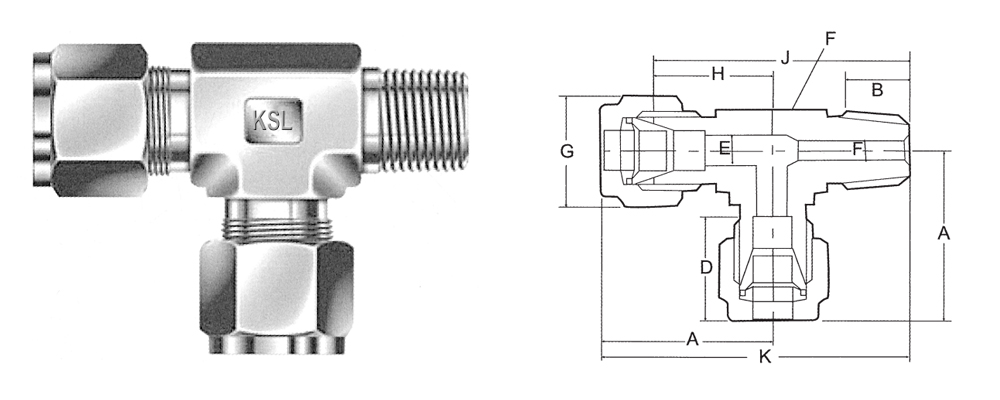

KATALOGNUMMER	T-ROHR Außendurchmesser	PT-NPT-Stecker ROHRGRÖSSE	A	B	D	E	E1	F	G	H	J	K
M RT-4-1	4	1/8	25.7	10	13.7	3	4.8	12.7	12	19	38.6	45.3
MRT-4-2	4	1/4	27.5	14	13.7	3	7.1	16	12	20.8	44.8	51.5
MRT-6-1	6	1/8	274	10	15.8	4.8	4.8	12.7	14	19.6	39.2	47
MRT-6-2	6	1/4	292	14	15.8	4.8	6	16	14	21.4	45.4	53.2
M RT-6-3	6	3/8	302	14	15.8	4.8	9.5	17.5	14	22.4	46.9	54.7
MRT-6-4	6	12	31.7	19	15.8	4.8	11.9	20.6	14	23.9	56.9	64.7
MRT-8-1	8	1/8	30.1	10	16.7	6	4.8	16	16	22.4	43.4	51.1
MRT-8-2	8	1/4	30.1	14	16.7	6	6	16	16	22.4	46.4	54.1
MRT-8-3	8	3/8	30.8	19	16.7	6.4	9.5	17.5	16	23.1	47.6	55.3
MRT-8-4	8	1/2	32.7	19	16.7	6.4	11.9	20.6	16	24.9	57.9	65.7
M RT-10-1	10	1/B	31.5	10	19.6	7.9	4.8	17.5	19	23.9	46.4	54
MRT-10-2	10	1/4	31.5	14	19.6	7.9	7.1	17.5	19	23.9	48.9	56.5
MRT-10-3	10	3/8	31.5	14	19.6	7.9	7.9	17.5	19	23.9	48.9	56.5
MRT-10-4	10	12	33.5	19	19.6	7.9	11.9	20.6	19	25.9	58.9	66.5
MRT-12-2	12	114	36.7	14	23.8	9.5	7.1	20.6	22	25.9	54.1	64.9
MRT-12-3	12	3/8	36.7	14	23.8	9.5	9.5	20.6	22	25.9	54.1	64.9
MRT-12-4	12	1/2	36.7	19	23.8	9.5	9.5	20.6	22	25.9	58.9	69.7
MRT-12-6	12	3/4	38.8	19	23.8	9.5	157	28	22	28	64.8	75.6
MRT-14-3	14	3/8	39.5	14	24.8	11.1	9.5	23	27	28.7	57.7	68.5
M RT-14-4	14	1/2	39.5	19	24.8	11.1	11.1	23	27	28.7	627	73.5
M RT-14-6	14	3/4	38.8	19	24.8	11.1	15.7	28	27	28	64.8	75.6
MRT-16-3	16	3/8	39.1	14	24.4	127	9.5	22	27	28.7	57.7	68.1
M RT-16-4	16	1/2	39.1	19	24.4	12.7	11.9	22	27	28.7	627	73.1
M RT-16-6	16	3/4	38.4	19	24.4	127	157	28	27	28	64.8	75.2
MRT-18-3	18	3/8	38.8	14	24.8	15.1	9.5	28	30	28	60.5	71.3
MRT-18-4	18	1/2	38.8	19	24.8	15.1	11.9	28	30	28	64.8	75.6
M RT-18-6	18	3/4	38.8	19	24.8	15.1	15.1	28	30	28	64.8	75.6
MRT-20-4	20	12	46	19	25.5	15.9	11.9	34.5	32	35.5	77.2	87.7
M RT-20-6	20	3/4	46	19	25.5	15.9	159	34.5	32	35.5	77.2	87.7
MRT-22-4	22	12	46	19	25.5	18.3	11.9	34.5	32	35.5	77.2	87.7
M RT-22-6	22	3/4	46	19	25.5	18.3	157	34.5	32	35.5	77.2	87.7
MRT-25-4	25	1/2	49.5	19	31.7	21.8	11.9	34.5	38	36.8	78.5	91.2
MRT-25-6	25	34	49.5	19	31.7	21.8	15.7	34.5	38	36.8	78.5	91.2
MRT-25-8	25	1	49.5	22	31.7	21.8	21.8	34.5	38	36.8	81.3	94

(FRAKTIONAL)

MRT-01-1	1/8	1/8	26.1	10	14	2.4	4.8	12.7	12	18.6	38.2	45.7
MRT-01-2	1/8	1/4	28	14	14	2.4	6	16	12	20.5	44.5	52
MRT-02-1	1/4	1/8	27.4	10	15.8	4.8	4.8	12.7	14	19.6	39.2	47
MRT-02-2	1/4	1/4	292	14	15.8	4.8	6	16	14	21.4	45.4	53.2
MRT-02-3	1/4	3 /B	302	14	15.8	4.8	9.5	17.5	14	22.4	46.9	54.7
MRT-02-4	1/4	1/2	31.7	19	15.8	4.8	11.9	20.6	14	23.9	56.9	64.7
MRT-03-1	38	1/8	30.7	10	19.6	7.1	4.8	16	17	23.1	44.1	51.7
M RT-03-2	38	114	30.7	14	19.6	7.1	7.1	16	17	23.1	47.1	54.7
MRT-03-3	38	3/B	30.7	14	19.6	7.1	7.1	16	17	23.1	47.6	55.2
M RT-03-4	38	1/2	33.5	19	19.6	7.1	11.9	20.6	17	25.9	58.9	66.5
MRT-04-2	1/2	114	36.1	14	23.4	10.4	7.1	20.6	22	25.9	54.1	64.3
MRT-04-3	1/2	3/B	36.1	14	23.4	10.4	9.5	20.6	22	25.9	54.1	64.3
M RT-04-4	1/2	1/2	36.1	19	23.4	10.4	10.4	20.6	22	25.9	58.9	69.1
M RT-04-6	1/2	314	382	19	23.4	10.4	15.7	28	22	28	64.8	75
MRT-05-3	58	3/8	39.1	14	24.4	12.7	9.5	22	27	28.7	57.7	68.1
M RT-05-4	5/8	1/2	39.1	19	24.4	12.7	11.9	22	27	28.7	627	73.1
MRT-05-6	5V8	3/4	384	19	24.4	12.7	15.7	28	27	28	64.8	75.2
MRT-06-4	34	1/2	38.4	14	24.4	15.7	11.9	28	30	28	64.8	75.2
M RT-06-6	34	3/4	38.4	19	24.4	15.7	15.7	28	32	28	64.8	75.2
M RT-08-6	1"	3/4	49.5	19	31.7	22.4	15.9	34.5	38	36.8	78.5	91.2
MRT-08-8	1"	1/1	49.5	22	31.7	22.4	224	34.5	38	36.8	81.3	94

Alle Abmessungen sind in Millimetern angegeben, sofern nicht anders angegeben, und dienen nur als Referenz. Änderungen vorbehalten.
