316L-Edelstahl-Klemmverschraubung mit Außengewinde

Zuhause / Produkte / Rohrverschraubungen aus Edelstahl / Rohr zum Außenrohr / 316L-Edelstahl-Klemmverschraubung mit Außengewinde

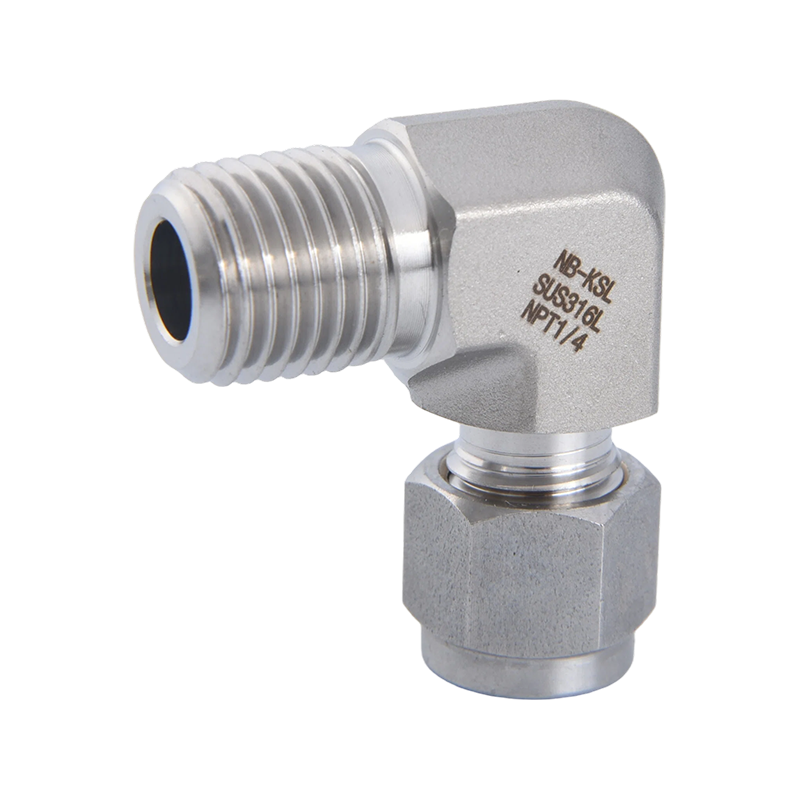

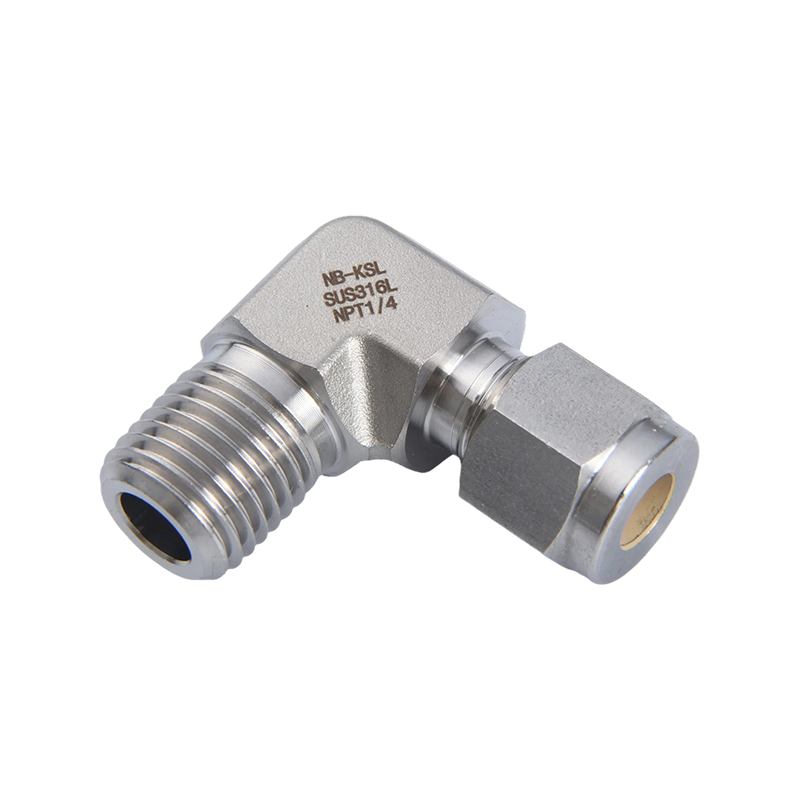

316L-Edelstahl-Klemmverschraubung mit Außengewinde

Hauptvorteile der männlichen Kompressions-Winkelstücke aus 316L-Edelstahl
Das männliche Kompressionswinkelstück aus 316L-Edelstahl ist eine unverzichtbare Richtungsverschraubung in Instrumentierungssystemen. Es wird hauptsächlich zum Anschließen von Schläuchen im 90-Grad-Winkel an Geräte mit Innengewindeanschlüssen wie Druckmessgeräten, Sensoren und Ventilen verwendet.

1. Kompaktes 90°-Richtungslayout
Platzoptimierung: In beengten Gehäusen oder dichten Rohrleitungsnetzen ermöglicht das Winkeldesign, dass sich die Schläuche dicht an der Gerätewand entlang bewegen. Dies spart drastisch Installationsraum und sorgt für ein saubereres, professionelleres Systemlayout.
Spannungsreduzierung: Im Vergleich zum gewaltsamen Biegen des Rohrs selbst werden durch die Verwendung eines präzisionsgeschmiedeten Winkelstücks mechanische Spannungen an der Biegung eliminiert, wodurch Rohrermüdung und mögliches Versagen verhindert werden.

2. Überlegene Haltbarkeit des 316L-Materials
Pionier der Korrosionsbeständigkeit: Die Güteklasse „L“ (kohlenstoffarm) des Edelstahls 316 zeichnet sich durch eine hervorragende Beständigkeit gegen Lochfraß und Spaltkorrosion aus. Seine Lebensdauer übertrifft bei weitem die von Standard-Edelstahl 304, insbesondere in chloridreichen (Küsten-)Umgebungen oder aggressiven chemischen Medien.
Belastbarkeit bei hohem Druck und hoher Temperatur: Die Materialstabilität bleibt auch bei extremen Temperaturwechseln erhalten und stellt sicher, dass der Fittingkörper aufgrund von Wärmeausdehnung und -kontraktion nicht reißt.

3. Präzisionsgeschmiedeter Körper für maximale Festigkeit
Einteilige Konstruktion: Hochwertige Winkelstücke werden im Schmiedeverfahren hergestellt und nicht geschweißt oder zusammengebaut. Diese geschmiedete Struktur eliminiert interne Lunker und Porosität und sorgt so für eine hohe Berstfestigkeit unter Hochdruckbedingungen (bis zu 6000 psi).
Reibungsloser interner Fluss: Der interne Flussweg ist präzisionsgefertigt und verfügt über einen glatten Übergang an den Ecken, um Flüssigkeitsturbulenzen und Druckabfall zu minimieren.

4. Gasdichte „Double Insurance“-Versiegelung
Kompressionsende: Das klassische Doppelring-Design verwendet die vordere Ferrule zum Abdichten und die hintere Ferrule zum Greifen und sorgt so für eine gasdichte Metall-auf-Metall-Dichtung.
Gewindeende: Das Außengewindeende (NPT, BSPT usw.) ist präzisionsgeschliffen. Bei Verwendung mit Gewindedichtmittel oder PTFE-Band entsteht eine felsenfeste Verbindung, die langfristigen Betriebsvibrationen standhält.

5. Einfache Installation mit Anti-Fressen-Design
Gehärtete Gewinde: Die Gewinde werden einem Oberflächenhärtungsprozess unterzogen, um ein Festfressen des Gewindes während der Installation effektiv zu verhindern und so eine mehrfache Demontage und erneute Montage zu ermöglichen.
Standardisierte Montage: Keine Spezialwerkzeuge oder Schweißarbeiten erforderlich. Ein einfacher Schraubenschlüssel, der mit der angegebenen Anzahl an Umdrehungen angezogen wird, sorgt jedes Mal für konsistente und sichere Verbindungen.

Contact Us Kontaktieren Sie uns
ZURÜCK：Klemmverschraubung aus Edelstahl 316L mit Außengewinde durch Plattenverbinder WEITER：Seitliches T-Stück mit Klemmverschraubung aus Edelstahl 316L und Außengewinde
  • Beschreibung
  • Kontaktieren Sie uns

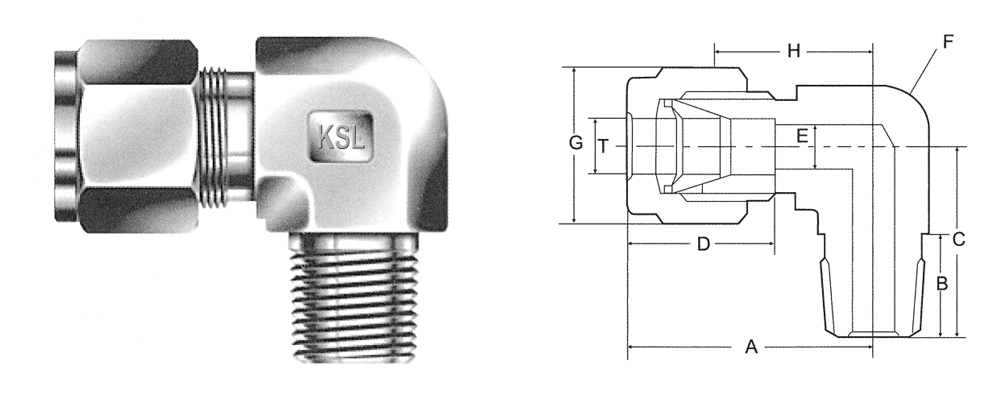

(METRISCH)

KATALOGNUMMER

T-ROHR-A.D.

PT-NPT-ANSCHLUSSROHRGRÖSSE

A

B

C

D

E

F

K

G

H

ICH-3-1

3

1/8

25.6

10

19.1

13.5

2.4

12.7

4.8

12

18.6

ICH-3-2

3

1/4

25.6

14

23.2

13.5

2.4

15

7.1

12

18.6

ICH-4-1

4

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

ICH-4-2

4

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

ICH-6-1

6

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

ICH-6-2

6

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

ICH-6-3

6

3/8

302

14

26

15.8

4.8

17.5

9.5

14

22.4

ICH-6-4

6

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

ICH-8-1

8

1/8

29

10

21.1

16.7

6.4

15

4.8

16

21.3

ICH-8-2

8

1/4

29

14

23.2

16.7

6.4

15

7.1

16

21.3

ICH-8-3

8

3/8

30.8

14

26

16.7

6.4

17.5

9.5

16

23.1

ICH-8-4

8

1/2

32.8

19

33

16.7

6.4

20.6

11.9

16

25.1

ICH-10-1

10

1/8

31.5

10

21.9

19.6

7.9

17

4.8

19

23.9

ICH-10-2

10

1/4

31.5

14

26

19.6

7.9

17.5

7.1

19

23.9

ICH-10-3

10

3/8

31.5

14

26

19.6

7.9

17.5

9.5

19

23.9

ME-10-4

10

1/2

33.5

19

33

19.6

7.9

20.6

11.9

19

25.9

ME-12-1

12

1/8

36.7

10

25.7

23.8

9.5

21

4.8

22

25.9

ME-12-2

12

1/4

36.7

14

28

23.8

9.5

20.6

7.1

22

25.9

ME-12-3

12

3/8

36.7

14

28

23.8

9.5

20.6

9.5

22

25.9

ME-12-4

12

1/2

36.7

19

33

23.8

9.5

20.6

11.9

22

25.9

ME-12-6

12

3/4

40.5

19

38.8

23.8

9.5

28

15.9

22

29.7

ME-12-8

12

1"

45.6

22

46.5

23.8

9.5

34.5

21.5

22

34.8

ME-14-3

14

3/8

38.7

14

29

24.8

11.1

23

9.5

27

27.9

ME-14-4

14

1/2

38.7

17

32

24.8

11.1

23

11.9

27

27.9

ME-14-6

14

3/4

40.5

19

38.8

24.8

11.1

28

15.9

27

29.7

ME-15-3

15

3/8

38.3

14

29

24.4

11.9

23

9.5

27

27.9

ME-15-4

15

1/2

38.3

17

32

24.4

11.9

23

11.9

27

27.9

ME-15-6

15

3/4

40.1

19

38.8

24.4

11.9

28

15.9

27

29.7

ME-16-3

16

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-16-4

16

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME-16-6

16

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-18-3

18

3/8

39.3

13.5

30

24.8

15.1

28

9.5

30

28.5

ME-18-4

18

1/2

40.5

17

36.8

24.8

15.1

28

11.9

30

29.7

ME-18-6

18

3/4

40.5

19

38.8

24.8

15.1

28

15.9

30

29.7

ME-20-4

20

1/2

42.5

19

38.5

25.5

15.9

32

11.9

32

32

ME-20-6

20

3/4

42.5

19

38.5

25.5

15.9

32

15.9

32

32

ME-22-4

22

1/2

42.5

19

38.5

25.5

18.3

32

11.9

32

32

ME-22-6

22

3/4

42.5

19

38.5

25.5

18.3

32

15.9

32

32

ME-22-8

22

1"

46

22

46.5

25.5

18.3

34.5

21.5

32

35.5

ME-25-4

25

1/2

49.5

19

41.7

31.7

21.8

34.5

11.9

38

36.8

ME-25-6

25

3/4

49.5

19

41.7

31.7

21.8

34.5

15.9

38

36.8

ME-25-8

25

1

49.5

22

46.5

31.7

21.8

34.5

21.5

38

36.8


(FRAKTIONAL)

KATALOGNUMMER

T-ROHR-A.D.

PT-NPT-ANSCHLUSSROHRGRÖSSE

A

B

C

D

E

F

K

G

H

ME- 01-1

1/8

1/8

26.1

10

19.1

14

2.4

12.7

4.8

12

18.6

ME-01-2

1/8

1/4

26.1

14

23.2

14

2.4

15

7.1

12

18.6

ME- 015- 1

3/16

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

ME-015-2

3/16

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

ME- 02- 1

1/4

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

ME-02-2

1/4

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

ME- 02- 3

1/4

3/8

30.2

14

26

15.8

4.8

17.5

9.5

14

22.4

ME-02-4

1/4

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

ME-03- 1

3/8

1/8

28.9

10

21.1

19.6

7.1

15

4.8

17

21.3

ME-03-2

3/8

1/4

28.9

14

24.2

19.6

7.1

15

7.1

17

21.3

ME-03- 3

3/8

3/8

31.5

14

26

19.6

7.1

17.5

9.5

17

23.9

ME-03-4

3/8

1/2

33.5

19

33

19.6

7.1

20.6

11.9

17

25.9

ME- 04-1

1/2

1/8

36.1

10

25.7

23.4

10.4

20.6

4.8

22

25.9

ME-04-2

1/2

1/4

36.1

14

28

23.4

10.4

20.6

7.1

22

25.9

ME- 04-3

1/2

3/8

36.1

14

28

23.4

10.4

20.6

9.5

22

25.9

ME-04-4

1/2

1/2

36.1

19

33

23.4

10.4

20.6

11.9

22

25.9

ME-04-6

1/2

3/4

39.9

19

38.8

23.4

10.4

28

15.9

22

29.7

ME-04-8

1/2

1 "

45

22

46.5

23.4

10.4

34.5

21.5

22

34.8

ME- 05- 3

5/8

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-05-4

5/8

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME- 05- 6

5/8

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-06-3

3/4

3/8

40.1

14

33.8

24.4

15.7

28

9.5

30

29.7

ME- 06- 4

3/4

1/2

40.1

17

36.8

24.4

15.7

28

11.9

30

29.7

ME-06-6

3/4

3/4

40.1

19

38.8

24.4

15.7

28

15.9

30

29.7

ME- 06-8

3/4

1 "

45.2

22

46.5

24.4

15.7

34.5

21.5

30

34.8

ME-08-4

1 "

1/2

49.5

19

41.7

31.7

22.4

34.5

11.9

38

36.8

ME- 08-6

1 "

3/4

49.5

19

41.7

31.7

22.4

34.5

15.9

38

36.8

ME-08-8

1 "

1 "

49.5

22

46.5

31.7

22.4

34.5

21.5

38

36.8


(FRAKTIONAL)

KATALOGNUMMER

T-ROHR-A.D.

G-NPT-ANSCHLUSSROHRGRÖSSE

A

B

C

D

E

F

K

G

H

ME- 01-01-G

1/8

1/8

26.1

7.1

20.1

14

2.4

15

4.8

12

18.6

ME-02-01-G

1/4

1/8

27.4

7.1

20.1

15.8

4.8

15

4.8

14

19.6

ME- 02-02-G

1/4

1/4

30.7

11.2

25.2

15.8

4.8

17.5

6.4

14

22.9

ME-02-03-G

1/4

3/8

31.7

12

25.9

15.8

4.8

21

7.9

14

23.9

ME- 02-04-G

1/4

1/2

35.5

14.2

37.2

15.8

4.8

28

11.9

14

27.7

ME-03-01-G

3/8

1/8

28.9

7.1

20.1

19.6

7.1

15

4.8

17

21.3

ME- 03-06-G

3/8

3/4

42.1

15.7

41.7

19.6

7.1

35

15.9

17

34.5

ME-04-02-G

1/2

1/4

36.1

11.2

26

23.4

10.4

21

13.2

22

25.9

M3-04-03- G

1/2

3/8

36.1

11.2

25.9

23.4

10.4

21

7.9

22

25.9

ME-04-04-G

1/2

1/2

39.9

14.2

37.2

23.4

10.4

28

11.9

22

29.7

ME-08-06-G

1 "

3/4

49.5

15.7

41.7

31.7

22.4

35

15.9

38

36.8

Alle Abmessungen sind in Millimetern angegeben, sofern nicht anders angegeben, und dienen nur als Referenz. Änderungen vorbehalten.
