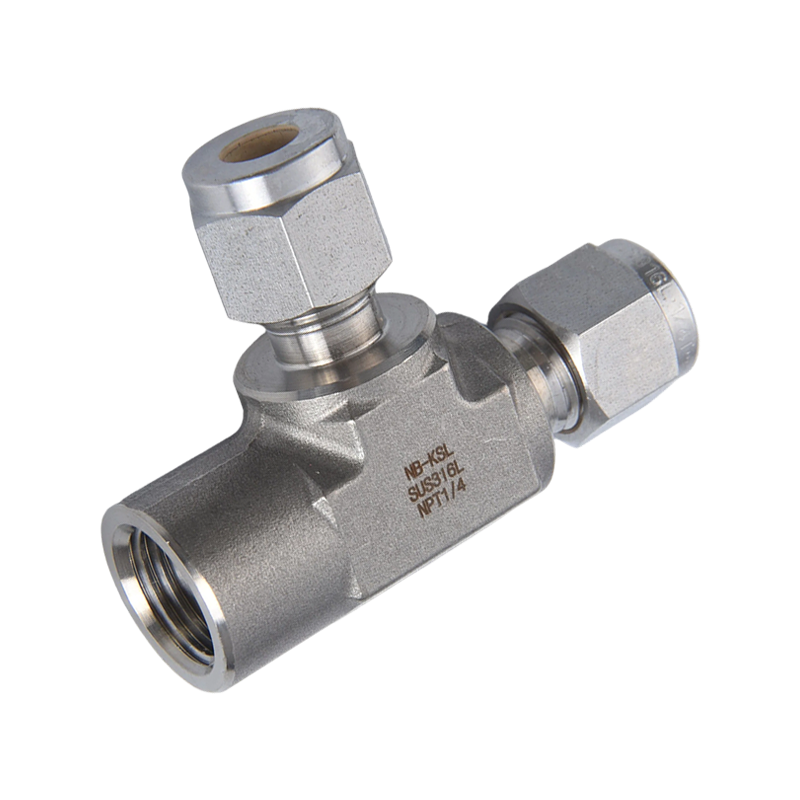

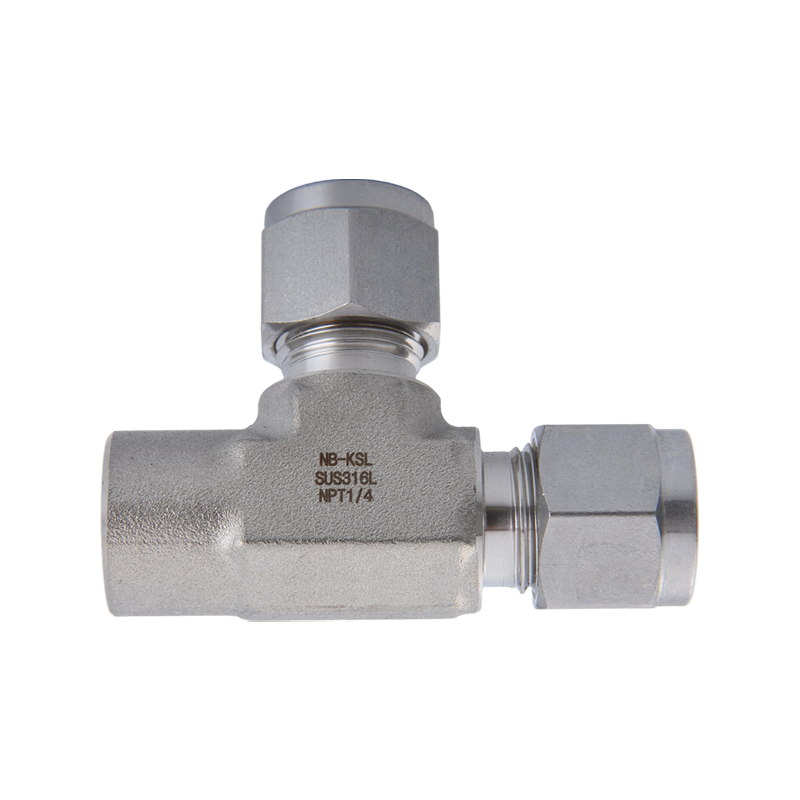

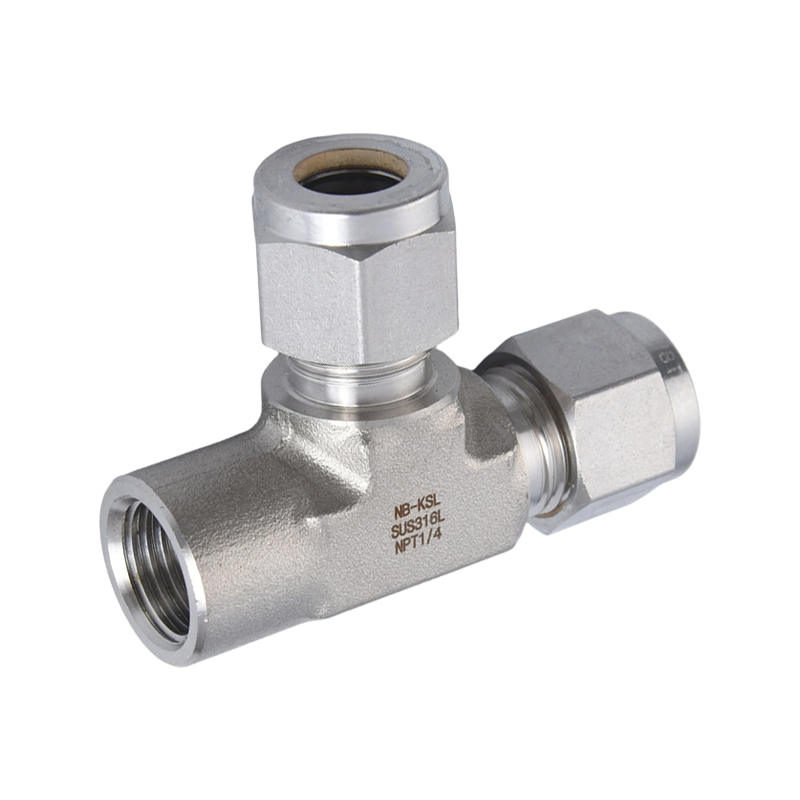

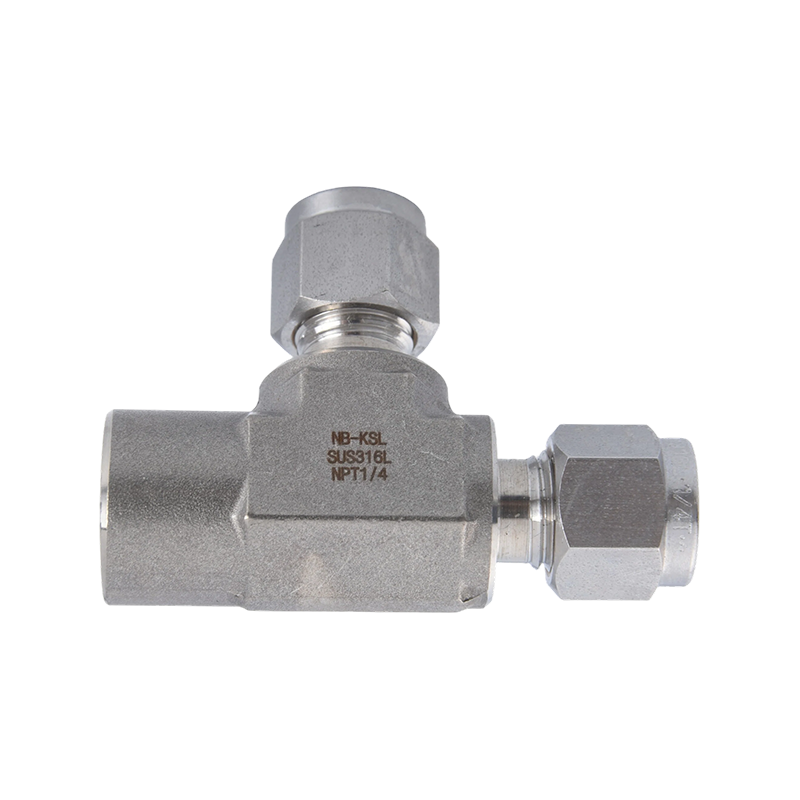

Klemmverschraubung aus Edelstahl 316L, seitliches T-Stück mit Innengewinde

Name: Klemmverschraubung aus Edelstahl 316L, seitliches T-Stück mit Innengewinde
Rating: 5 (99 reviews)

Klemmringverschraubungen sind die Kerndichtungsmethode dieses Produkts und ihr Funktionsprinzip basiert auf der elastisch-plastischen Verformung metallischer Werkstoffe. Beim Anziehen der Überwurfmutter drückt die Axialkraft die vorderen und hinteren Klemmverschraubungen entlang der konischen Oberfläche der Verbindung. Die vordere Klemmverschraubung zieht sich radial zusammen und liegt eng an der Außenwand des Rohrs und der Dichtfläche der Verbindung an, wodurch eine zuverlässige Metall-auf-Metall-Dichtung entsteht. Die hintere Klemmverschraubung klemmt das Rohr, sorgt für eine starke mechanische Verriegelungskraft, verhindert axiales Verrutschen und erhöht gleichzeitig die Vibrationsfestigkeit. Diese doppelte Klemmringverschraubungsstruktur verhindert wirksam Leckagen und gewährleistet eine stabile Abdichtung auch unter hohem Druck. Das Produkt durchläuft während der Produktion strenge Qualitätskontrollverfahren, einschließlich Prüfung der Materialzusammensetzung, Maßprüfung, Druckprüfung und Prüfung der Dichtungsleistung, um sicherzustellen, dass jedes Produkt den industriellen Anwendungsstandards entspricht.

Kontaktieren Sie uns

VORV：Klemmverschraubung mit Innengewinde NÄCH：Abzweig-T-Stück mit Klemmverschraubung aus Edelstahl 316L mit Innengewinde

Beschreibung
Kontaktieren Sie uns

Damen-Lauf-T-Shirt

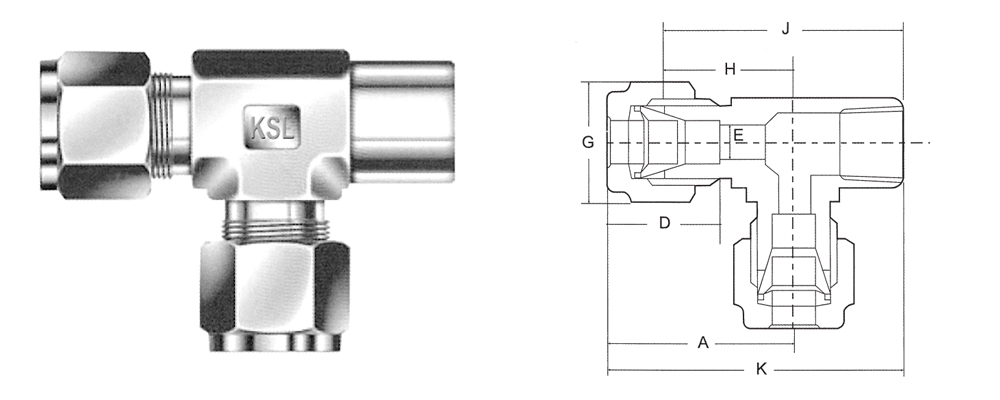

(METRISCH)

KATALOGNUMMER	T-ROHR-A.D.	PT-NPT-ANSCHLUSSROHRGRÖSSE	A	D	E	F	G	H	J	K
FRT-6-1	6	1/8	30.2	15.8	4.8	16	14	22.4	44.8	52.6
FRT-6-2	6	1/4	30.2	15.8	4.8	17.5	14	22.4	44.8	52.6
FRT-6-3	6	3/8	31.1	15.8	4.8	21	14	23.3	45.7	53.5
FRT-6-4	6	1/2	34.3	15.8	4.8	28	14	26.5	56.5	64.3
FRT-8-1	8	1/8	30.1	16.7	6.4	16	16	22.4	44.8	52.5
FRT-8-2	8	1/4	30.1	16.7	6.4	17.5	16	22.4	44.8	52.5
FRT-8-3	8	3/8	32	16.7	6.4	21	16	24.3	46.7	54.4
FRT-8-4	8	1/2	35.2	16.7	6.4	28	16	27.5	57.5	65.2
FRT-10-1	10	1/8	31.5	19.6	7.9	17.5	19	23.9	46.3	53.9
FRT-10-2	10	1/4	31.5	19.6	7.9	17.5	19	23.9	46.3	53.9
FRT-10-3	10	3/8	32.9	19.6	7.9	21	19	25.3	47.7	55.3
FRT-10-4	10	1/2	36.6	19.6	7.9	28	19	28.5	58.5	66.6
FRT-12-1	12	1/8	36.7	23.8	8	19	22	25.9	48.3	59.1
FRT-12-2	12	1/4	36.7	23.8	9.5	19	22	25.9	48.3	59.1
FRT-12-3	12	3/8	36.1	23.8	9.5	21	22	25.3	47.7	58.5
FRT-12-4	12	1/2	36.7	23.8	9.5	28	22	28.5	58.5	66.7
FRT-12-6	12	3/4	43.3	23.8	9.5	32	22	32.5	65.5	76.3
FRT-14-3	14	3/8	38.8	24.8	11.1	24	27	28	55	65.8
FRT-14-4	14	1/2	39.3	24.8	11.1	28	27	28.5	58.5	69.3
FRT-14-6	14	3/4	43.3	24.8	11.1	32	27	32.5	65.5	76.3
FRT-15-3	15	3/8	38.4	24.4	11.9	24	27	28	55	65.4
FRT-15-4	15	1/2	38.9	24.4	11.9	28	27	28.5	58.5	68.9
FRT-15-6	15	3/4	42.9	24.4	11.9	32	27	32.5	65.5	75.9
FRT-16-3	16	3/8	38.4	24.4	12.7	24	27	28	55	65.4
FRT-16-4	16	1/2	38.9	24.4	12.7	28	27	28.5	58.5	68.9
FRT-16-6	16	3/4	42.9	24.4	12.7	32	27	32.5	65.5	75.9
FRT-18-3	18	3/8	39.3	24.8	15.1	28	30	28.5	55.5	66.3
FRT-18-4	18	1/2	39.3	24.8	15.1	28	30	28.5	58.5	66.3
FRT-18-6	18	3/4	43.3	24.8	15.1	32	30	32.5	65.5	76.3
FRT-20-4	20	1/2	44	25.5	15.9	32	32	33.5	66.5	77
FRT-20-6	20	3/4	44	25.5	15.9	32	32	33.5	66.5	77
FRT-22-4	22	1/2	44	25.5	18.3	32	32	33.5	66.5	77
FRT-22-6	22	3/4	44	25.5	18.3	32	32	33.5	66.5	77
FRT-25-4	25	1/2	47.7	31.7	18.5	34.5	38	35	70	82.7
FRT-25-6	25	3/4	47.7	31.7	21.8	34.5	38	35	70	82.7

(FRAKTIONAL)

FRT-02-1	1/4	1/8	30.2	15.8	4.8	16	14	22.4	44.8	52.6
FRT-02-2	1/4	1/4	30.2	15.8	4.8	17.5	14	22.4	44.8	52.6
FRT-02-3	1/4	3/8	31.1	15.8	4.8	21	14	23.3	45.7	53.5
FRT-02-4	1/4	1/2	34.3	15.8	4.8	28	14	26.5	56.5	64.3
FRT-03-1	3/8	1/8	30.7	19.6	7.1	16	17	23.1	45.5	53.1
FRT-03-2	3/8	1/4	31.5	19.6	7.1	17.5	17	23.9	46.3	53.9
FRT-03-3	3/8	3/8	32.9	19.6	7.1	21	17	25.3	47.7	55.3
FRT-03-4	3/8	1/2	36.1	19.6	7.1	28	17	28.5	58.5	66.1
FRT-04-1	1/2	1/8	36.1	23.4	8	19	22	25.9	48.3	58.5
FRT-04-2	1/2	1/4	36.1	23.4	10.4	19	22	25.9	48.3	58.5
FRT-04-3	1/2	3/8	35.5	23.4	10.4	21	22	25.3	47.7	57.9
FRT-04-4	1/2	1/2	38.7	23.4	10.4	28	22	28.5	58.5	68.7
FRT-04-6	1/2	3/4	38.4	23.4	10.4	32	22	32.5	65.5	71.4
FRT-06-4	3/4	1/2	38.4	24.4	15.7	28	30	28.5	58.5	68.4
FRT-06-6	3/4	3/4	42.9	24.4	15.7	32	30	32.5	65.5	75.9
FRT-08-6	1"	3/4	47.7	31.7	22.4	34.5	38	35	70	82.7

Die Maße sind in Mull angegeben, sofern nicht anders angegeben, und dienen nur als Referenz. Änderungen vorbehalten.
