Abzweig-T-Stück mit Klemmverschraubung aus Edelstahl 316L mit Innengewinde

Name: Abzweig-T-Stück mit Klemmverschraubung aus Edelstahl 316L mit Innengewinde
Rating: 5 (99 reviews)

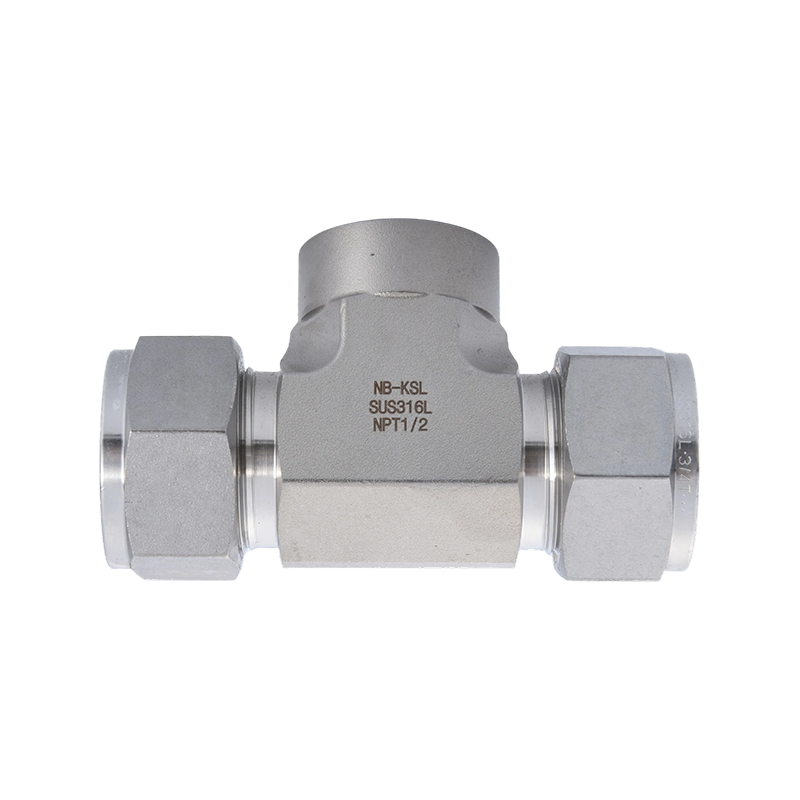

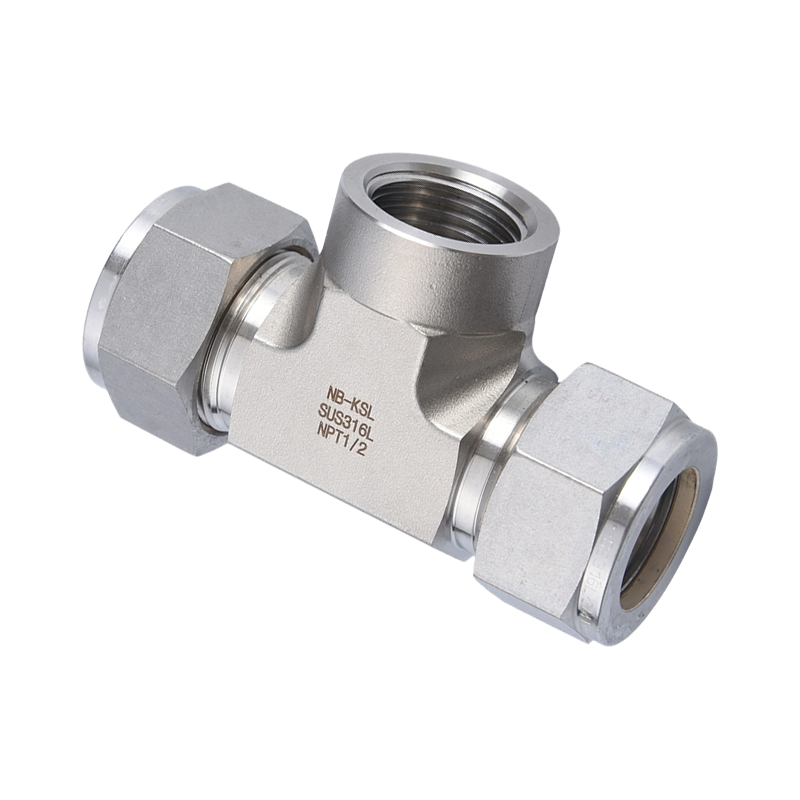

Das Abzweig-T-Stück mit Klemmringverschraubung aus Edelstahl 316L und Innengewinde ist eine Rohrverschraubung, die zum Verbinden von drei Rohren verwendet wird. Seine Struktur ist typischerweise ein T-Stück, wobei das Hauptrohr eine gerade Verbindung ist und das Abzweigrohrende über eine Innengewindeschnittstelle verfügt, was eine direkte Verbindung mit externen Gewindeanschlüssen oder Instrumentierungsgeräten ermöglicht. Der T-Stück-Körper wird durch integrierte Schmiede- oder Präzisionsbearbeitungsprozesse hergestellt, was zu einem glatten und gleichmäßigen internen Strömungskanal führt, der dazu beiträgt, den Flüssigkeitswiderstand und den Druckverlust zu reduzieren. Die Hauptstruktur umfasst zwei gerade Enden und ein Abzweigende mit Innengewinde. Dieses Produkt eignet sich für Rohrdurchmesser von 1/8" bis 2" (3 mm bis 50 mm) und einen Arbeitsdruck von bis zu 6000 psi. Zu den Gewindestandards gehören NPT-, BSPT-, BSPP- und ISO-Serien. Die Dichtung ist eine Metallhartdichtung und kann Gase, Flüssigkeiten, Dampf, korrosive Flüssigkeiten und hochreine Medien transportieren.

Kontaktieren Sie uns

VORV：Klemmverschraubung aus Edelstahl 316L, seitliches T-Stück mit Innengewinde NÄCH：Kein nächstes Produkt

Beschreibung
Kontaktieren Sie uns

T-Shirt mit weiblichem Zweig

(METRISCH)

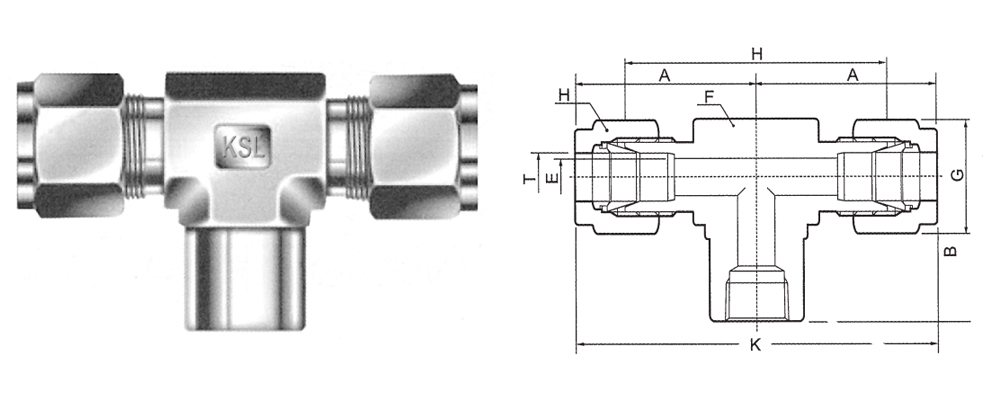

KATALOGNUMMER	T-ROHR-A.D.	PT-NPT-ANSCHLUSSROHRGRÖSSE	A	B	D	E	F	G	H	K
FBT-6-1	6	1/8	22.4	22.4	15.8	4.8	16	14	44.8	60.4
FBT-6-2	6	1/4	22.4	22.4	15.8	4.8	17.5	14	44.8	60.4
FBT-6-3	6	3/8	23.3	22.4	15.8	4.8	21	14	46.6	62.2
FBT-6-4	6	1/2	26.5	30	15.8	4.8	28	14	53	68.6
FBT-8-1	8	1/8	22.4	22.4	16.7	6.4	16	16	44.8	60.2
FBT-8-2	8	1/4	22.4	22.4	16.7	6.4	17.5	16	44.8	60.2
FBT-8-3	8	3/8	24.3	22.4	16.7	6.4	21	16	48.6	64
FBT-8-4	8	1/2	27.5	30	16.7	6.4	28	16	55	70.4
FBT-10-1	10	1/8	23.9	22.4	19.6	7.9	17.5	19	47.8	63
FBT-10-2	10	1/4	23.9	22.4	19.6	7.9	17.5	19	47.8	63
FBT-10-3	10	3/8	25.3	22.4	19.6	7.9	21	19	50.6	65.8
FBT-10-4	10	1/2	28.5	30	19.6	7.9	28	19	58	73.2
FBT-12-1	12	1/8	25.9	22.4	23.8	9.5	19	22	51.8	73.4
FBT-12-2	12	1/4	25.9	22.4	23.8	9.5	19	22	51.8	73.4
FBT-12-3	12	3/8	25.3	22.4	23.8	9.5	21	22	50.6	72.2
FBT-12-4	12	1/2	28.5	30	23.8	9.5	28	22	51.8	73.4
FBT-12-6	12	3/4	32.5	33	23.8	9.5	32	22	65	86.6
FBT-14-3	14	3/8	28	27	24.8	11.1	24	27	56	77.6
FBT-14-4	14	1/2	28.5	30	24.8	11.1	28	27	57	78.6
FBT-14-6	14	3/4	32.5	33	24.8	11.1	32	27	65	86.6
FBT-15-3	15	3/8	28	27	24.4	11.9	24	27	56	76.8
FBT-15-4	15	1/2	28.5	30	24.4	11.9	28	27	57	77.8
FBT-15-6	15	3/4	32.5	33	24.4	11.9	32	27	65	85.8
FBT-16-3	16	3/8	28	27	24.4	12.7	24	27	56	76.8
FBT-16-4	16	1/2	28.5	30	24.4	12.7	28	27	57	77.8
FBT-16-6	16	3/4	32.5	33	24.4	12.7	32	27	65	85.8
FBT-18-3	18	3/8	28.5	27	24.8	15.1	28	30	57	78.6
FBT-18-4	18	1/2	28.5	30	24.8	15.1	28	30	57	78.6
FBT-18-6	18	3/4	32.5	33	24.8	15.1	32	30	65	86.6
FBT-20-4	20	1/2	33.5	33	25.5	15.9	32	32	67	88
FBT-20-6	20	3/4	33.5	33	25.5	15.9	32	32	67	88
FBT-22-4	22	1/2	33.5	33	25.5	18.3	32	32	67	88
FBT-22-6	22	3/4	33.5	33	25.5	18.3	32	32	67	88
FBT-25-4	25	1/2	35	35	31.7	21.8	34.5	38	70	95.4
FBT-25-6	25	3/4	35	35	31.7	21.8	34.5	38	70	95.4

(FRAKTIONAL)

FBT-02-1	1/4	1/8	22.4	22.4	15.8	4.8	16	14	44.8	60.4
FBT-02-2	1/4	1/4	22.4	22.4	15.8	4.8	17.5	14	44.8	60.4
FBT-02-3	1/4	3/8	23.3	22.4	15.8	4.8	21	14	46.6	62.2
FBT-02-4	1/4	1/2	26.5	30	15.8	4.8	28	14	53	68.6
FBT-03-1	3/8	1/8	23.1	22.4	19.6	7.1	16	17	46.2	61.4
FBT-03-2	3/8	1/4	23.9	22.4	19.6	7.1	17.5	17	47.8	63
FBT-03-3	3/8	3/8	25.3	22.4	19.6	7.1	21	17	50.6	65.8
FBT-03-4	3/8	1/2	28.5	30	19.6	7.1	28	17	57	72.2
FBT-04-1	1/2	1/8	25.9	22.4	23.4	10.4	19	22	51.8	72.2
FBT-04-2	1/2	1/4	25.9	22.4	23.4	10.4	19	22	51.8	72.2
FBT-04-3	1/2	3/8	25.3	22.4	23.4	10.4	21	22	50.6	71
FBT-04-4	1/2	1/2	28.5	30	23.4	10.4	28	22	57	77.4
FBT-06-3	3/4	3/8	28.5	27	24.4	15.7	28	30	56	76.8
FBT-06-4	3/4	1/2	28.5	30	24.4	15.7	28	30	56	76.8
FBT-06-6	3/4	3/4	32.5	33	24.4	15.7	32	30	65	85.8
FBT-08-6	1"	3/4	35	35	31.7	22.4	34.5	38	70	95.4

Alle Abmessungen sind in Millimetern angegeben, sofern nicht anders angegeben, und dienen nur als Referenz. Änderungen vorbehalten.
