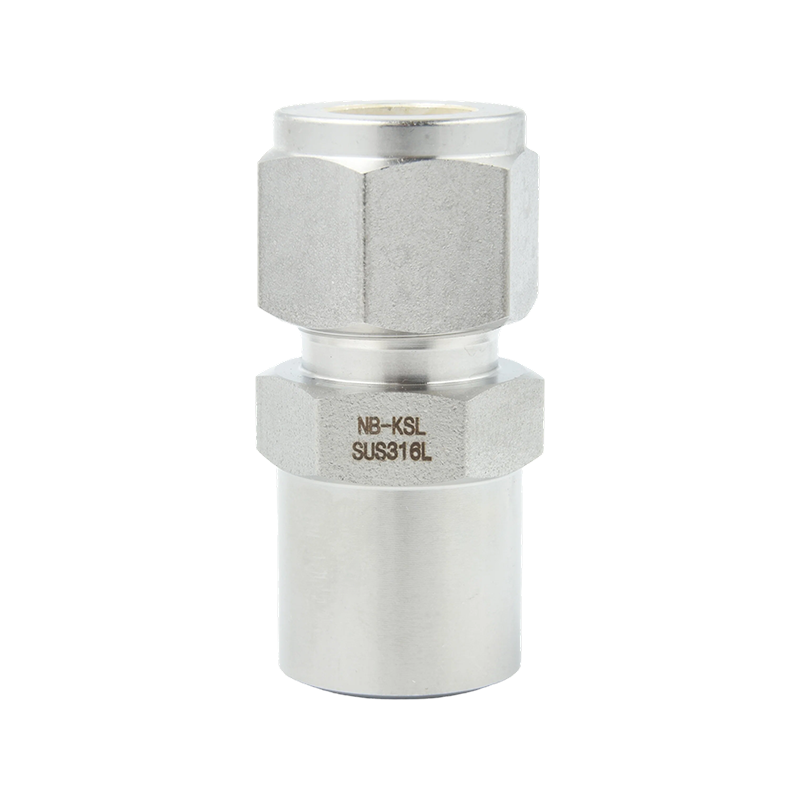

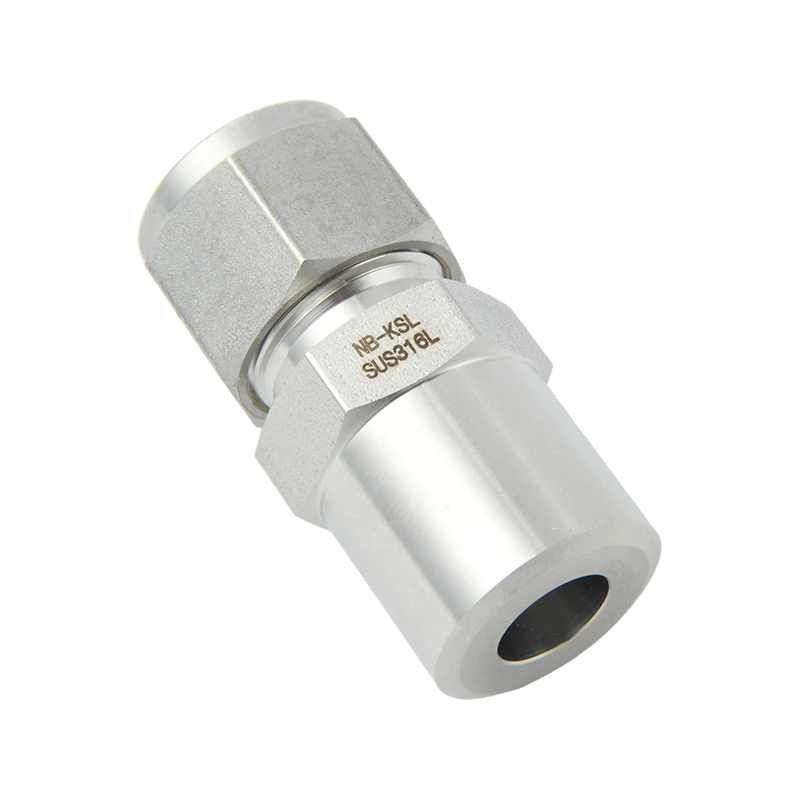

Klemmverschraubung aus 316L-Edelstahl mit Stumpfschweißverbindung für PIPE-Rohre

Name: Klemmverschraubung aus 316L-Edelstahl mit Stumpfschweißverbindung für PIPE-Rohre
Rating: 5 (99 reviews)

Dieses Produkt besteht aus Edelstahl 316L, einem austenitischen Edelstahl mit niedrigem Kohlenstoffgehalt (≤0,03 % C). Der niedrige Kohlenstoffgehalt von 316L reduziert das Risiko interkristalliner Korrosion nach dem Schweißen erheblich, wodurch sich diese Armatur für raue chemische Prozesse und hochreine Flüssigkeitstransportsysteme eignet. Das Ende der Klemmverschraubung besteht aus drei Hauptteilen: einem Druckring, der das Rohr durch das Gewinde zusammendrückt, um eine dichte Metall-auf-Metall-Dichtung zu bilden; eine Mutter, die den Druckring über das Gewinde festzieht, um das Rohr am Fitting zu befestigen; und eine Innenkonstruktion mit einer konischen Übergangsfläche oder einem abgestuften Loch, um sicherzustellen, dass der Druckring das Rohr vollständig zusammendrückt, um eine Abdichtung zu bilden, wenn die Mutter festgezogen wird, während gleichzeitig Spannungen verteilt und Rohrverformungen verhindert werden.

Kontaktieren Sie uns

ZURÜCK：Kein vorheriges Produkt WEITER：316L-Edelstahl-Klemmverschraubungstyp PIPE-Rohrstumpfschweißbogen

Beschreibung
Kontaktieren Sie uns

ROHRSCHWEISSVERBINDER MIT MÄNNLICHEM STÜCK

Verbindet Teilrohr mit Rohr

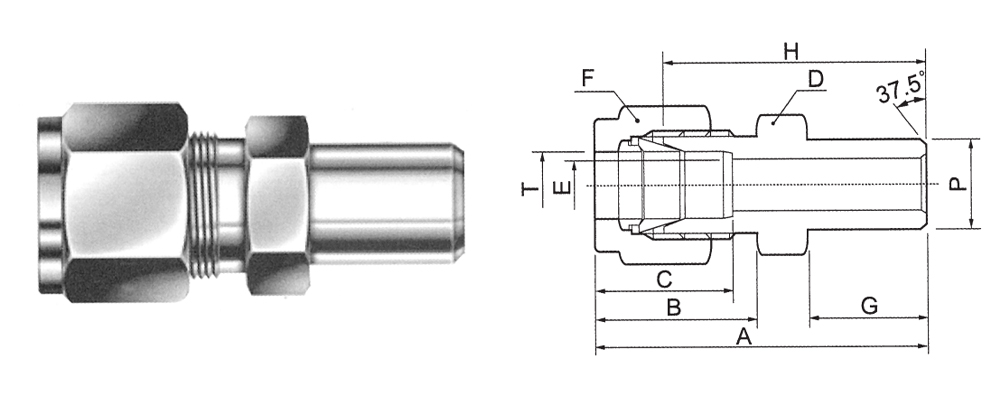

T-ROHR-A.D.	MÄNNLICHES ROHR SIZI P Außendurchmesser mm	KATALOGNUMMER	A	B	C	D	E	F	G	H
1/8	10.29	ODBW-01-1P	31.4	16.5	14	12	2.4	12	9.7	23.9
1/4	10.29	ODBW-02-1P	35.9	17.8	15.8	14	4.8	14	9.7	25.7
114	13.72	ODBW-02-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
3/8	10.29	ODBW-03-1P	36.6	19.6	19.6	17	5.1	17	9.7	29
3/8	13.72	ODBW-03-2P	40.1	19.6	19.6	17	7.1	17	14.2	32.5
3/8	17.15	ODBW-03-3P	40.1	19.6	19.6	19	7.1	17	14.2	32.5
3/8	21.35	ODBW-03-4P	46.5	19.6	19.6	22	7.1	17	19	38.9
1/2	13.72	ODBW-04-2P	43.5	22.2	23.4	22	7.1	22	14.2	33.3
1/2	17.15	ODBW-04-3P	43.5	22.2	23.4	22	9.5	22	14.2	33.3
1/2	21.35	ODBW-04-4P	49.1	22.2	23.4	22	10.4	22	19	38.9
1/2	26.67	ODBW-04-6P	50.5	22.2	23.4	27	10.4	22	19	40.4
3/4	21.35	ODBW-06-4P	50.7	22.4	24.4	27	10.4	30	19	40.3
3/4	26.67	ODBW-06-6P	50.7	22.4	24.4	27	15.7	30	19	40.3
1"	33.4	ODBW-08-8P	62.7	27	31.7	35	22.4	38	23.9	50

Verbindet metrisches Rohr mit Rohr

T-ROHR-A.D.	MÄNNLICHES ROHR SIZI P Außendurchmesser mm	KATALOGNUMMER	A	B	C	D	E	F	G	H
3	10.29	ODBW-3-1P	30.1	16	13.5	12	2.4	12	9.7	23.1
4	10.29	ODBW-4-1P	30.8	16.2	13.7	12	3	12	9.7	24.1
6	10.29	ODBW-6-1P	33.5	17.8	15.8	14	4.8	14	9.7	25.7
6	13.72	ODBW-6-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
8	10.29	ODBW-8-1P	34.4	18.7	16.7	14	5.1	16	9.7	26.7
8	13.72	ODBW-8-2P	38.9	18.7	16.7	16	6.4	16	14.2	31.2
8	21.34	ODBW-8-4P	45	18.7	16.7	22	6.4	16	19	37.3
10	13.72	ODBW-10-2P	40.9	19.6	19.6	17	7.1	19	14.2	33.3
10	17.15	ODBW-10-3P	40.9	19.6	19.6	19	7.9	19	14.2	33.3
10	21.34	ODBW-10-4P	45.7	19.6	19.6	22	7.9	19	19	38.1
12	13.72	ODBW-12-2P	44.1	22.8	23.8	22	7.1	22	14.2	33.3
12	17.15	ODBW-12-3P	44.1	22.8	23.8	22	9.5	22	14.2	33.3
12	21.34	ODBW-12-4P	49.7	22.8	23.8	22	9.5	22	19	38.9
14	17.15	ODBW-14-3P	44.8	22.8	24.8	24	10.3	27	14.2	34
16	21.34	ODBW-16-4P	49.3	22.4	24.4	24	12.7	27	19	38.9
16	26.67	ODBW-16-6P	50.7	22.4	24.4	27	12.7	27	19	40.3
18	21.34	ODBW-18-4P	51.2	22.8	24.8	27	10.4	30	19	40.4
20	26.67	ODBW-20-6P	52.7	23.5	25.5	30	15.9	32	19	42.2

Alle Abmessungen sind in Millimetern angegeben, sofern nicht anders angegeben, und dienen nur als Referenz. Änderungen vorbehalten.
