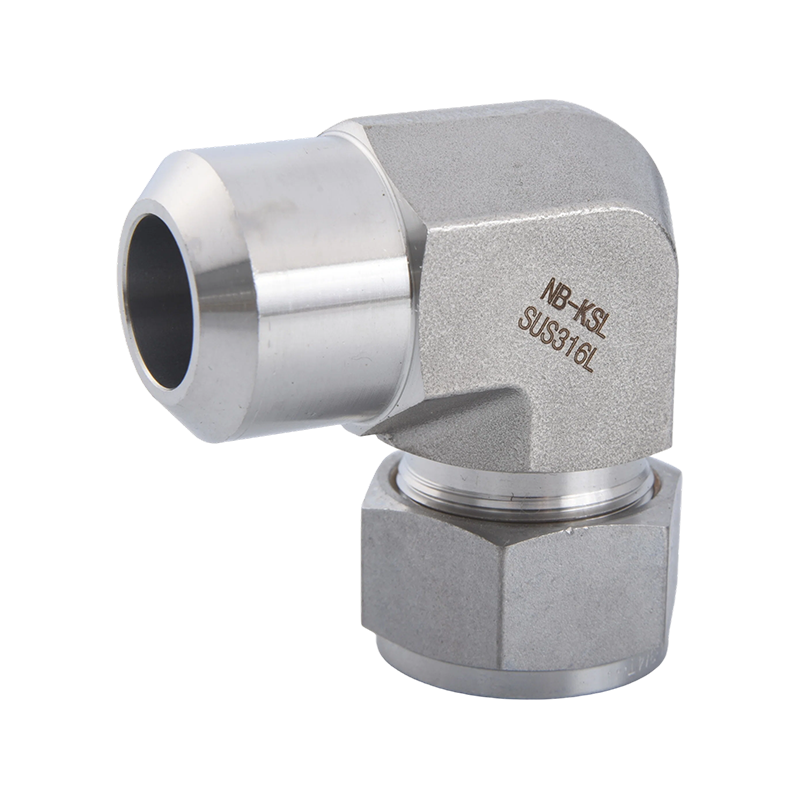

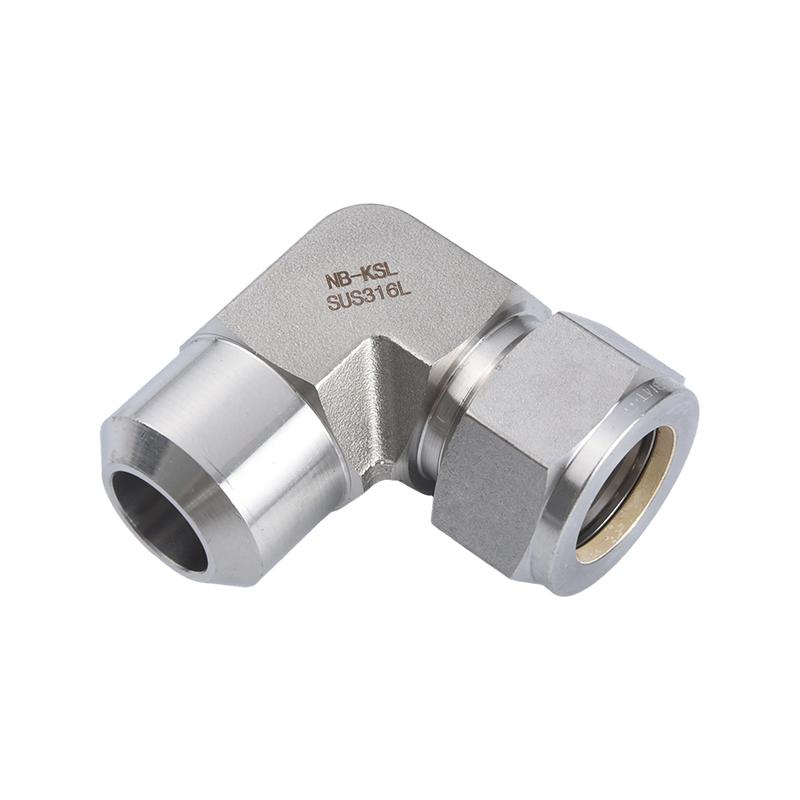

316L-Edelstahl-Klemmverschraubungstyp PIPE-Rohrstumpfschweißbogen

Name: 316L-Edelstahl-Klemmverschraubungstyp PIPE-Rohrstumpfschweißbogen
Rating: 5 (99 reviews)

Bei diesem Produkt handelt es sich um einen Hochleistungsanschluss, der speziell für anspruchsvolle Flüssigkeitstransportsysteme entwickelt wurde. Bei diesem Winkelstück handelt es sich um eine Rohrverschraubung zur Änderung der Fließrichtung einer Rohrleitung mit Winkeln von 45 Grad oder 90 Grad. Ein 180-Grad-Rücklaufwinkelstück ist ebenfalls erhältlich. Seine Konstruktionsmerkmale unterscheiden ihn deutlich von gewöhnlichen Rohrbögen: Das Rohrstumpfende ist für die volldurchdringende Stumpfverschweißung mit der Hauptrohrleitung ausgelegt. Seine Enden werden einer präzisen Abschrägung unterzogen, um die Schweißnahtdurchdringung und die Schweißqualität sicherzustellen. Das Kompressionsanschlussende ist für schnelle, schweißfreie Verbindungen ausgelegt. Dieses Ende hat im Inneren eine spezielle konische Dichtfläche oder Ferrulenstruktur, die in Verbindung mit einer Mutter und Kompressionskomponenten (wie Ferrulen, O-Ringen oder Metalldruckringen) das Dichtungselement durch die axiale Druckkraft verformt, die durch das Anziehen der Mutter erzeugt wird.

Kontaktieren Sie uns

ZURÜCK：Klemmverschraubung aus 316L-Edelstahl mit Stumpfschweißverbindung für PIPE-Rohre WEITER：Klemmverschraubung aus Edelstahl 316L zum Rohrmuffen-Schweißkopf

Beschreibung
Kontaktieren Sie uns

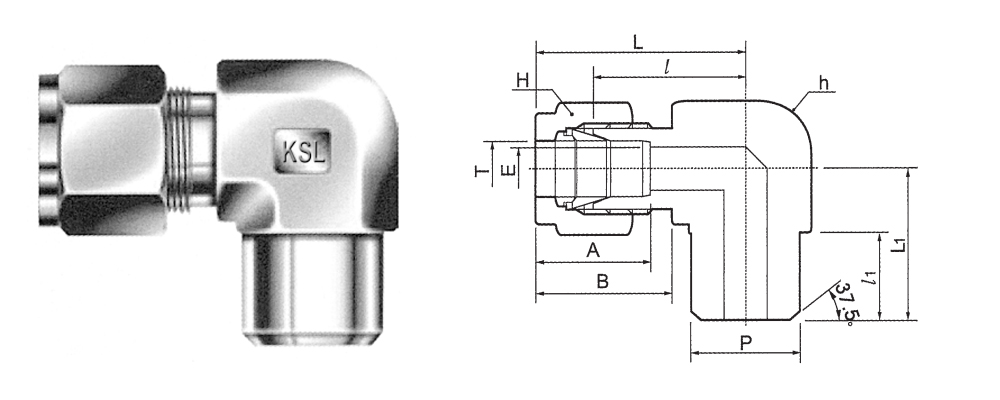

ROHRSTÜCK-SCHWEISSBOGEN

Verbindet Teilrohr mit Rohr

T-ROHR-A.D.	MÄNNLICHES ROHR SIZI P	KATALOGNUMMER	A	B	E	h	H	/	/1	L	L1
1/8	10.29	EBW-01-1P	14	16.5	2.4	12.7	12	18.6	10	26.1	19.1
1/4	10.29	EBW-02-1P	15.8	17.8	4.8	15	14	19.6	10	27.1	21.1
1/4	13.72	EBW-02-2P	15.8	17.8	4.8	15	14	23.2	14.2	30.7	23.2
3/8	13.72	EBW-03-2P	19.6	19.6	7.1	15	17	21.3	14.2	27.8	24
1/2	21.34	EBW-044P	23.4	22.2	10.4	23	22	26.5	17	36.5	31
3/4	26.67	EBW-06-6P	24.4	22.4	15.7	28	30	29.7	19	40.1	38.8

Verbindet Teilrohr mit Rohr

T-ROHR-A.D.	MÄNNLICHES ROHR SIZI P	KATALOGNUMMER	A	B	E	h	H	1	/	L	L1
8	10.29	EBW-8-1P	16.7	18.7	6.4	15	16	21.3	10	28	21.1
8	13.72	EBW-8-2P	16.7	18.7	6.4	15	16	21.3	14.2	28	24
8	17.15	EBW-8-3P	16.7	18.7	6.4	17.5	16	23.1	14.2	29.8	26
8	21.34	EBW-8-4P	16.7	18.7	6.4	23	16	25.5	17	32.2	31
10	13.72	EBW-10-2P	19.6	19.6	7.9	17.5	19	23.9	14.2	30.9	26
10	17.15	EBW-10-3P	16.6	19.6	7.9	17.5	19	23.9	14.2	30.9	26
12	13.72	EBW-12-2P	23.8	22.8	9.5	23	22	26.5	14.2	37	28.2
12	17.15	EBW-12-3P	23.8	22.8	9.5	23	22	26.5	14.2	37.3	28.2
12	21.34	EBW-12-4P	23.8	22.8	9.5	23	22	26.5	17	37.3	31
14	21.34	EBW-14-4P	24.8	22.8	11.1	23	27	26.5	17	37.3	31
16	21.34	EBW-16-4P	24.4	22.4	12.7	23	27	26.5	17	36.9	31
16	26.67	EBW-16-6P	24.4	22.4	12.7	28	27	29.7	19	40.1	38.8
20	21.34	EBW-20-4P	25.5	23.5	15.8	28	32	32	17	42.5	38.5
20	26.67	EBW-20-6P	25.5	23.5	15.8	28	32	32	19	42.5	38.5
25	26.67	EBW-25-6P	31.7	27	21.8	35	38	36.8	19	50.5	41.7
