Klemmverschraubung mit Innengewinde aus Edelstahl 316L

Zuhause / Produkte / Rohrverschraubungen aus Edelstahl / Rohr zum Innenrohr / Klemmverschraubung mit Innengewinde aus Edelstahl 316L

Klemmverschraubung mit Innengewinde aus Edelstahl 316L

Das männliche Abzweig-T-Stück ist eine wesentliche Komponente in Instrumentierungsrohrsystemen. Es verfügt über einen Außengewindeanschluss am Seitenzweig, während es sich bei den beiden Anschlüssen am Vorlauf um Klemmrohrverschraubungen handelt. Durch diese Konstruktion kann eine Hauptrohrleitung horizontal verlaufen und gleichzeitig eine senkrechte Verbindung zu Ventilen, Sendern oder Druckbehältern hergestellt werden.

Kernproduktvorteile

Integrierte Verzweigungsstruktur:
Diese Armatur kombiniert geschickt einen Schlauchanschluss mit einer Geräteverzweigung. Im Vergleich zur Verwendung mehrerer Adapter reduziert die einteilige geschmiedete T-Struktur potenzielle Leckstellen erheblich und bietet eine hervorragende Beständigkeit gegen Vibrationsermüdung.

Ultimativer 316L-Korrosionsschutz:
Es besteht aus Edelstahl 316L mit extrem niedrigem Kohlenstoffgehalt und zeichnet sich durch eine hervorragende Beständigkeit gegen Lochfraß und interkristalline Korrosion aus. Es gewährleistet eine langfristige Systemstabilität auch bei rauen chemischen Prozessen, Offshore-Plattformen oder Wasserstoffanwendungen.

Gasdichte Hochdruckabdichtung:
Die beiden Run-Ports nutzen die klassische Doppelklemmring-Technologie, während der Außengewindezweig präzisionsgeschliffen ist. Unabhängig davon, ob es unter hohen Drücken von bis zu 6.000 psig betrieben wird oder stark eindringende Gase (wie Wasserstoff oder Helium) verarbeitet, behält es eine gleichbleibende „Null-Leckage“-Leistung bei.

Bequeme Installationsflexibilität:
Das Außengewindeende unterstützt verschiedene internationale Standards (NPT, BSPT usw.) und ermöglicht so eine einfache Integration in verschiedene Geräteanschlüsse. Nach Standardinstallationsverfahren kann eine zuverlässige Abdichtung mit einem einfachen Schraubenschlüssel erreicht werden, und die Armatur unterstützt mehrere Demontage- und Wiedermontagezyklen.

Contact Us Kontaktieren Sie uns
ZURÜCK：Kein vorheriges Produkt WEITER：Klemmverschraubung für Manometer aus 316L-Edelstahl
  • Beschreibung
  • Kontaktieren Sie uns

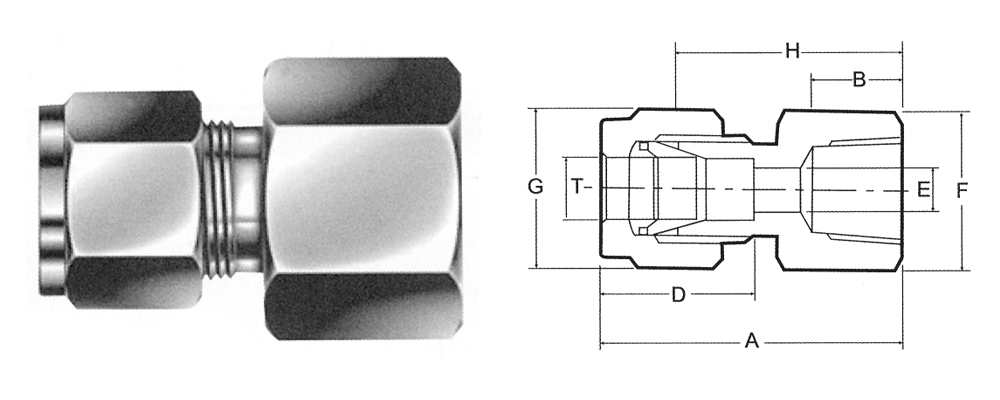

(METRISCH)

KATALOGNUMMER

T-ROHR-A.D.

PT-NPT-ANSCHLUSSROHRGRÖSSE

A

B

D

E

F

G

H

FC-4-1

4

1/8

30.6

10

13.7

3

14

12

23.9

FC-4-2

4

1/4

34.6

15

13.7

3

19

12

27.9

FC-6-1

6

1/8

31.7

10

15.8

4.8

14

14

23.9

FC-6-2

6

1/4

36.2

15

15.8

4.8

19

14

28.4

FC-6-3

6

3/8

38

15

15.8

4.8

22

14

30.2

FC-6-4

6

1/2

42.9

20

15.8

4.8

27

14

35.1

FC-8-1

8

1/8

32.3

10

16.7

6.4

14

16

24.6

FC-8-2

8

1/4

37.2

15

16.7

6.4

19

16

29.5

FC-8-3

8

3/8

38.7

15

16.7

6.4

22

16

31

FC-8-4

8

1/2

43.5

20

16.7

6.4

27

16

35.8

FC-10-1

10

1/8

34.8

10

19.6

7.9

17

19

27.2

FC-10-2

10

1/4

37.8

15

19.6

7.9

19

19

30.2

FC-10-3

10

3/8

39.4

15

19.6

7.9

22

19

31.8

FC-10-4

10

1/2

44.2

20

19.6

7.9

27

19

36.6

FC-12-1

12

1/8

38

10

23.8

8.6

22

22

27.2

FC-12-2

12

1/4

41

15

23.8

9.5

22

22

30.2

FC-12-3

12

3/8

42.6

15

23.8

9.5

22

22

31.8

FC-12-4

12

1/2

47.4

20

23.8

9.5

27

22

36.6

FC-12-6

12

3/4

48.9

19

23.8

9.5

35

22

38.1

FC-12-8

12

1"

52

22

23.8

9.5

41

22

41.2

FC-14-3

14

3/8

42.6

15

24.8

11.1

24

27

31.8

FC-14-4

14

1/2

47.4

20

24.8

11.1

27

27

36.6

FC-14-6

14

3/4

48.9

20

24.8

11.1

35

27

38.1

FC-15-3

15

3/8

42.2

15

24.4

11.9

24

27

31.8

FC-15-4

15

1/2

47

20

24.4

11.9

27

27

36.6

FC-15-6

15

3/4

48.5

20

24.4

11.9

35

27

38.1

FC-16-3

16

3/8

42.2

15

24.4

12.7

24

27

31.8

FC-16-4

16

1/2

47.2

20

24.4

12.7

27

27

36.8

FC-16-6

16

3/4

48.5

20

24.4

12.7

35

27

38.1

FC-18-3

18

3/8

42.6

15

24.8

15.1

27

30

31.8

FC-18-4

18

1/2

47.6

20

24.8

15.1

27

30

36.8

FC-18-6

18

3/4

48.9

20

24.8

15.1

35

30

38.1

FC-20-4

20

1/2

48.3

20

25.5

15.9

30

32

37.8

FC-20-6

20

3/4

50.1

20

25.5

15.9

35

32

39.6

FC-22-4

22

12

48.3

20

25.5

18.3

30

32

37.8

FC-22-6

22

3/4

50.1

20

25.5

18.3

35

32

39.6

FC-22-8

22

1"

58.3

22

31.7

18.3

41

32

47.8

FC-25-6

25

3/4

53.8

20

31.7

21.8

35

38

41.1

FC-25-8

25

1"

62.7

22

31.7

21.8

41

38

50


(FRAKTIONAL)

FC-01-1

1/8

1/8

30.4

10

14

2.4

14

12

22.9

FC-01-2

1/8

1/4

34.5

15

14

2.4

14

12

27

FC-02-1

1/4

1/8

31.7

10

15.8

4.8

14

14

23.9

FC-02-2

1/4

1/4

36.2

15

15.8

4.8

19

14

28.4

FC-02-3

1/4

3/8

38

15

15.8

4.8

22

14

30.2

FC-02-4

1/4

1/2

42.9

20

15.8

4.8

27

14

35.1

FC-03-1

3/8

1/8

33

10

19.6

7.1

16

17

25.4

FC-03-2

3/8

1/4

37.8

15

19.6

7.1

19

17

30.2

FC-03-3

3/8

3/8

39.4

15

19.6

7.9

22

17

31.8

FC-03-4

3/8

1/2

44.2

20

19.6

7.9

27

17

36.6

FC-03-6

3/8

3/4

45.7

19

19.6

7.1

35

17

38.1

FC-04-1

1/2

1/8

37.4

10

23.4

10.4

22

22

27.2

FC-04-2

1/2

1/4

40.4

15

23.4

10.4

22

22

30.2

FC-04-3

1/2

3/8

42

15

23.4

10.4

22

22

31.8

FC-04-4

1/2

1/2

46.8

20

23.4

10.4

27

22

36.6

FC-04-6

1/2

3/4

48.3

20

23.4

10.4

35

22

38.1

FC-04-8

1/2

1"

51.4

22

23.4

10.4

41

22

41.2

FC-05-3

5/8

3/8

42.2

15

24.4

12.7

24

27

31.8

FC-05-4

5/8

1/2

47

20

24.4

12.7

27

27

36.6

FC-05-6

5/8

3/4

48.5

20

24.4

12.7

35

27

38.1

FC-06-4

3/4

1/2

47

20

24.4

15.7

27

30

36.6

FC-06-6

3/4

3/4

48.5

20

24.4

15.7

35

30

38.1

FC-06-8

3/4

1"

51.6

22

24.4

15.7

41

30

41.2

FC-08-4

1"

1/2

53.8

20

31.7

18.5

35

38

41.1

FC-08-6

1"

3/4

53.8

20

31.7

22.4

35

38

41.1

FC-08-8

1"

1"

62.7

22

31.7

22.4

41

38

50

A-Dinensionen gelten für Mullineer, sofern nicht anders angegeben, Änderungen vorbehalten.
