Leitfaden zur Auswahl von Wasserstoffarmaturen: So wählen Sie die richtigen Materialien, Dichtungen und Druckwerte aus

Kurze Antwort: So wählen Sie in drei Schritten die richtige Wasserstoffarmatur aus

Bevor wir uns mit den technischen Details befassen, finden Sie hier den groben Entscheidungspfad 90 % der Auswahl an industriellen Wasserstoffarmaturen :

1. Identifizieren Sie Ihren Betriebsdruck- und Temperaturbereich (z. B. 350-bar-Betankung im Vergleich zu 15-bar-Brennstoffzellen-Stack-Rohrleitungen).
2. Wählen Sie ein für den Wasserstoffbetrieb geeignetes Grundmaterial – in fast allen Fällen Edelstahl 316/316L ist die Standardeinstellung, es sei denn, Kosten- oder Gewichtsbeschränkungen drängen Sie bei bestimmten Niederdruck- und Zyklenanwendungen zu Aluminiumlegierungen.
3. Passen Sie den Dichtungstyp an die Armatur an: Metalldichtungen oder PTFE/PCTFE-Dichtungen für Hochdruck- und Reinstleitungen; Fluorelastomere nur für unkritische Niederdruck-Nebenleitungen.

Das Überspringen eines dieser drei Schritte ist der häufigste Grund dafür, dass es bei Wasserstoffsystemen innerhalb der ersten 12–18 Betriebsmonate zu Undichtigkeiten, Versprödungsausfällen oder vorzeitigem Dichtungsverschleiß kommt.

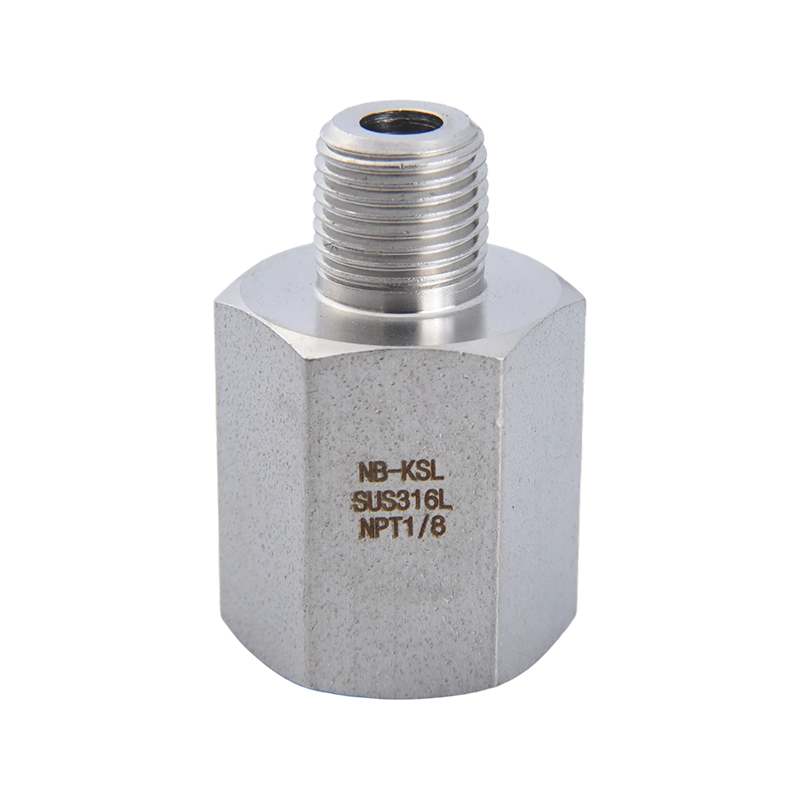

Materialauswahl: Warum Edelstahl 316/316L Wasserstoffsysteme dominiert

Wasserstoff ist das kleinste existierende Molekül, was bedeutet, dass er weitaus aggressiver in Metallgitter eindringt und darin diffundiert als Erdgas, Stickstoff oder Druckluft. Diese Diffusion verursacht Wasserstoffversprödung Dabei handelt es sich um einen Mechanismus, bei dem atomarer Wasserstoff die Korngrenzen eines Metalls schwächt, was zu Rissen unter Spannung führt, die ansonsten innerhalb eines sicheren Bereichs liegen würden.

Nicht alle Metalle reagieren gleich. Die folgende Tabelle fasst die Leistung gängiger Armaturenmaterialien im Wasserstoffbetrieb zusammen.

Industriestandards wie z ASME B31.12 (Wasserstoffleitungen und -pipelines) und ISO 19880 beschränken bestimmte Kohlenstoffstähle und Kupferlegierungen ausdrücklich für den Hochdruck-Wasserstoffbetrieb oder schließen diese aus. Wenn Ihr Armaturenlieferant die Einhaltung einer dieser Normen nicht bestätigen kann, betrachten Sie dies als Warnsignal und nicht als geringfügige Unterlassung.

Verständnis der Wasserstoffversprödung und wie man sie vermeidet

Was tatsächlich im Inneren des Metalls passiert

Atomarer Wasserstoff diffundiert an Korngrenzen und Mikrodefekten in das Metall. Unter zyklischer Druckbelastung – etwa bei den Füll- und Entladezyklen an einer Wasserstofftankstelle – beschleunigen diese Wasserstoffatome die Rissbildung und -ausbreitung. Ein Stahl, der bei einem statischen Drucktest völlig ausreichend erscheint, kann nach einigen tausend Druckzyklen dennoch versagen, wenn die Legierung zur Versprödung neigt.

Praktische Möglichkeiten zur Risikominderung

• Geben Sie austenitische Edelstähle (316/316L) oder Nickellegierungen (Inconel 625, Monel) für alle Armaturen an, die zyklischem Hochdruckwasserstoff ausgesetzt sind.
• Fordern Sie Mühlenzertifikate an, die einen niedrigen Schwefel- und Phosphorgehalt bestätigen, da Verunreinigungen die Versprödungsanfälligkeit erhöhen.
• Vermeiden Sie kaltverformte Bauteile mit hoher Eigenspannung, es sei denn, sie wurden ordnungsgemäß spannungsarm geglüht.
• Wenn möglich, wählen Sie geschmiedete Beschläge anstelle von gegossenen Beschlägen – geschmiedete Komponenten sind in der Regel sichtbar 30–40 % höhere Ermüdungsfestigkeit im zyklischen Wasserstoffbetrieb.

Auswahl von Dichtungen und Dichtungen für den Wasserstoffbetrieb

Dichtungen versagen weitaus häufiger als der Armaturenkörper selbst. Die geringe Molekülgröße von Wasserstoff bedeutet, dass Dichtungsmaterialien, die perfekt für Stickstoff oder Druckluft geeignet sind, bei gleichem Druck bei Wasserstoff erhebliche Leckagen verursachen können. Die Wahl der richtigen Dichtung hängt stark vom Druck, der Temperatur und der Häufigkeit des Herstellens und Lösens der Verbindung ab.

Eine nützliche Faustregel: Standard-Gummi-O-Ringe (NBR, EPDM) sollten oberhalb von 100 bar grundsätzlich vermieden werden im Wasserstoffbetrieb, da die Wasserstoffpermeation durch Elastomere mit dem Druck stark zunimmt und eine schnelle Druckentlastung zu Schäden durch „explosive Dekompression“ an der Dichtung führen kann, da sich eingeschlossener Wasserstoff in der Gummimatrix ausdehnt.

Druckbewertungsrichtlinien: Von 350 bar bis 1.000 bar Anwendungen

Wasserstoffarmaturen werden in der Regel für einen Arbeitsdruck mit Sicherheitsfaktor spezifiziert, nicht nur für einen Berstdruck. Die meisten namhaften Hersteller entwerfen Armaturen mit einem Berst-Arbeitsdruck-Verhältnis von mindestens 4:1 Das bedeutet, dass eine Armatur, die für einen Arbeitsdruck von 350 bar ausgelegt ist, einen Mindestberstdruck von etwa 1.400 bar haben sollte.

Wählen Sie eine Armatur niemals ausschließlich danach aus, ob sie Ihrem Arbeitsdruck entspricht. A Mindestsicherheitsmarge von 1,5x dem maximalen Systembetriebsdruck ist eine weit verbreitete Basislinie, und Anwendungen mit höheren Zyklen wie Tanksäulen rechtfertigen aufgrund von Ermüdungserwägungen oft eine noch größere Marge.

Fitting-Typen im Vergleich: Kompressions-, Gleitringdichtungs- und geschweißte Optionen

Abgesehen von Material und Dichtung wirkt sich auch die mechanische Konstruktion der Armatur selbst auf Zuverlässigkeit, Wartung und Installationskosten aus.

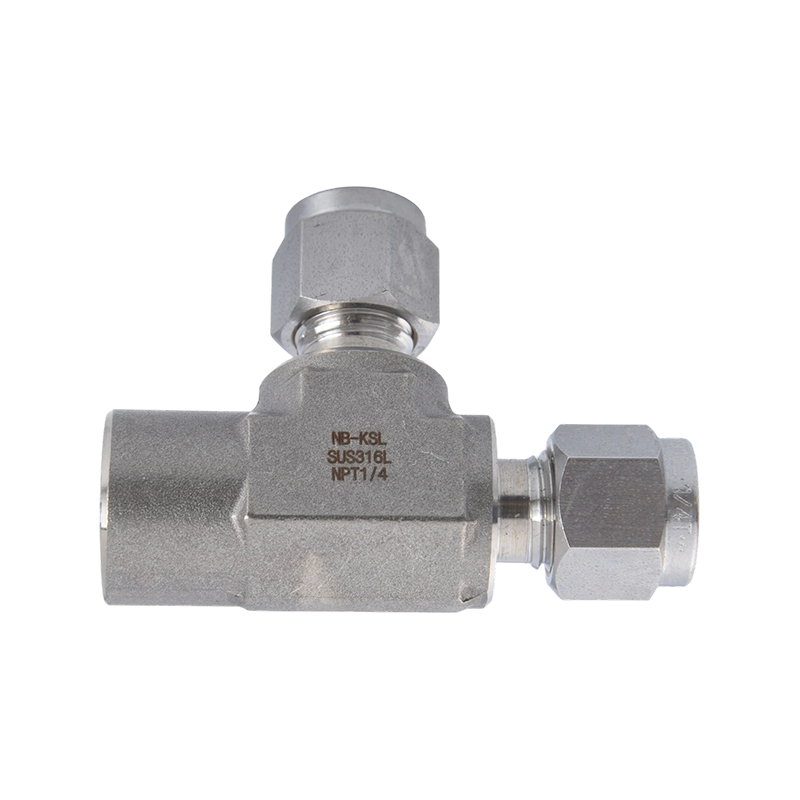

Kompressionsverschraubungen (Doppelklemmring).

Weit verbreitet für Instrumentierung und Mitteldruck-Wasserstoffleitungen bis etwa 400 bar. Sie sind einfach zu installieren und wiederverwendbar, erfordern jedoch eine präzise Rohrvorbereitung und reagieren bei langen Betriebszeiten empfindlicher auf eine durch Vibrationen verursachte Lockerung.

Anschlüsse mit Gesichtsdichtung (VCR-Stil).

Bevorzugt für hochreine Hochdruckwasserstoffsysteme wie Zuleitungen für Elektrolyseure und Analysegeräte. Diese bieten eine hervorragende Dichtheit – oft unten bewertet 1 x 10⁻⁹ atm·cc/s Heliumäquivalent-Leckrate – aber jede Verbindung erfordert normalerweise eine neue Metalldichtung für eine zuverlässige Abdichtung.

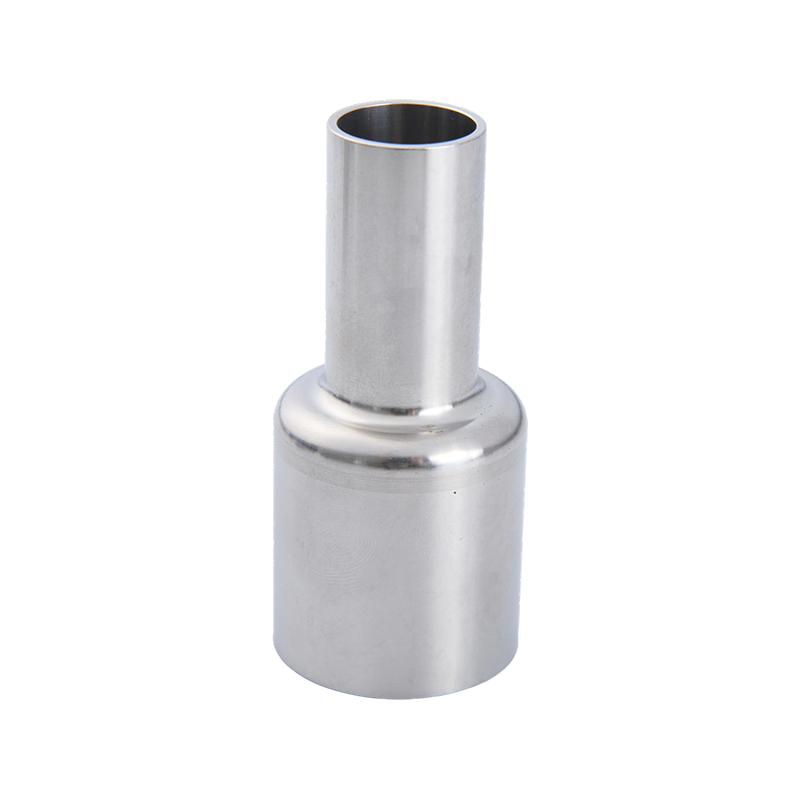

Geschweißte/orbitale Schweißverbindungen

Die lecksicherste Option für permanente Hochdruck-Wasserstoffleitungen. Beim Orbitalschweißen entfallen Gleitringdichtungsstellen gänzlich, weshalb es bei Dauerbetrieben in Wasserstofftankstellen und großen Elektrolyseanlagen gängige Praxis ist.

Häufige Fehler, die Sie bei der Auswahl von Wasserstoffarmaturen vermeiden sollten

• Die Wiederverwendung von Einweg-Metalldichtungen, um Kosten zu sparen – dies ist eine der Hauptursachen für Undichtigkeiten an Zapfsäulen an Tankstellen.
• Geht man davon aus, dass eine für Erdgas oder Stickstoff ausgelegte Armatur automatisch für Wasserstoff geeignet ist, lässt sich mit der Helium-Leckprüfung das Wasserstoffpermeationsverhalten nicht immer genau vorhersagen.
• Das Ignorieren von Drehmomentspezifikationen für Kompressions- und Gleitringverschraubungen ist ein wesentlicher Faktor für frühzeitige Undichtigkeiten während der Inbetriebnahme.
• Abgesehen von Temperatureffekten ist bei der Abgabe von Wasserstoff häufig eine schnelle Vorkühlung auf ca -40°C , und nicht alle Dichtungsmaterialien behalten bei diesen Temperaturen ihre Flexibilität.

Abschließende Checkliste vor Ihrer Bestellung

Nutzen Sie diese Checkliste als letzten Überprüfungsschritt, bevor Sie eine Bestellung für Wasserstoffarmaturen aufgeben:

• Bestätigtes Material ist Edelstahl 316/316L oder ein für Ihre Druckklasse zugelassenes Äquivalent
• Der Dichtungstyp entspricht Ihren Anforderungen an Arbeitsdruck und Arbeitszyklus
• Der Nenndruck des Fittings umfasst mindestens eine 1,5-fache Sicherheitsmarge gegenüber dem maximalen Betriebsdruck
• Der Lieferant kann Mühlenzertifikate und eine Dokumentation zur Einhaltung von Wasserstoffdienstleistungen bereitstellen (ASME B31.12 / ISO 19880).
• Das Installationsteam wird in den richtigen Drehmomentwerten oder Orbitalschweißverfahren für den gewählten Fitting-Typ geschult

Die Auswahl der Wasserstoffarmatur gleich im Vorfeld zu treffen, ist weitaus günstiger, als sich später um Lecks, Ausfallzeiten oder Sicherheitsvorfälle zu kümmern. Wählen Sie im Zweifelsfall die höher bewertete Material- und Dichtungskombination – die Mehrkosten sind im Verhältnis zum Risiko eines Ausfalls in einem Wasserstoffsystem gering.
