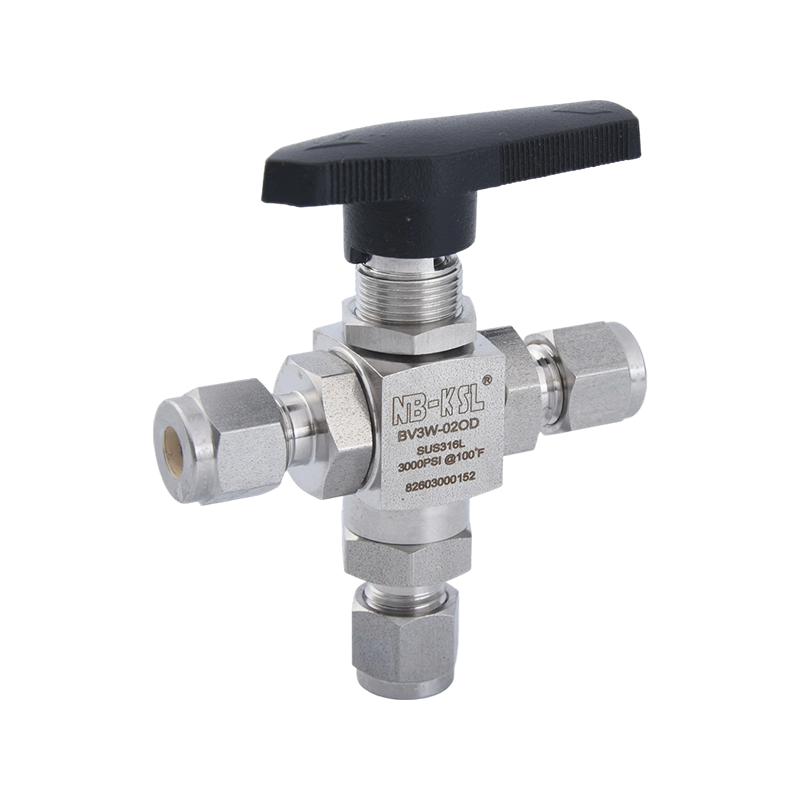

Eckkugelhahn aus Edelstahl 316L mit 3-Wege-Anschluss

Name: Eckkugelhahn aus Edelstahl 316L mit 3-Wege-Anschluss
Rating: 5 (99 reviews)

Dieser Eckkugelhahn besteht hauptsächlich aus einem Ventilkörper, einer Ventilkugel, einem Ventilschaft, einem Dichtungsring, einem Ventildeckel und einem Griff. Der L-förmige Ventilkörper ermöglicht eine effiziente Rohrleitungsanordnung an Eckpositionen und reduziert so die Rohrleitungslänge und die Anzahl der Biegungen. Der Dreiwege-Kugelhahn verfügt über ein T-förmiges Innenkanaldesign, das die Umleitung, Zusammenführung oder Umschaltung von Flüssigkeiten ermöglicht. Dreiwege-Kugelhähne reduzieren die Anzahl der Ventile im Rohrleitungsdesign erheblich und senken so die Installationskosten und Wartungsschwierigkeiten. Der Kugelhahn wird durch manuelles Drehen des Ventilschafts betätigt, wodurch sich die Ventilkugel um 90° dreht und das innere Durchgangsloch der Ventilkugel mit der Rohrleitung ausgerichtet wird, um den Flüssigkeitsfluss ein-/auszuschalten oder umzuschalten. Während Eckkugelhähne eine Rohrleitungsdrehung durch eine 90°-Biegung erreichen, erreichen Dreiwege-Kugelhähne Flüssigkeitsumleitungs- und Zusammenführungsvorgänge durch Drehen der Ventilkugel in verschiedenen Winkeln.

Kontaktieren Sie uns

ZURÜCK：Sechskant-Niederdruck-Kugelhahn mit Klemmverschraubung WEITER：VCR Durchgangskugelhahn mit Außengewinde

Beschreibung
Kontaktieren Sie uns

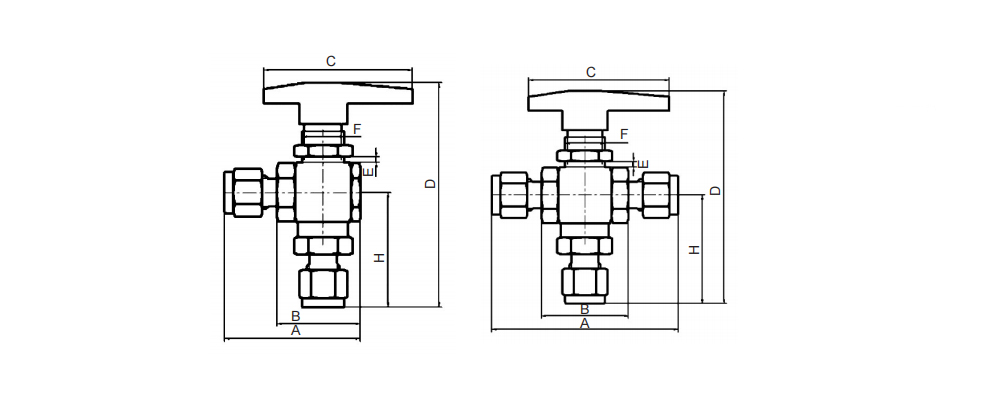

Rechtwinkliger Kugelhahn		Spezifikationen	A	B	D1 Innenloch Durchgangsloch	C	D	H	E	F
BVL-010D		1/8LOK	44.5	28	2.4	50	74	37	5	14
BVL	02OD	1/4LOK	45.8	28	5	50	75.7	38.7	5	14
BVL	03OD	3/8LOK	47.6	28	5	50	77.7	40.7	5	14
BVL	04OD	1/2LOK	59.2	37	10	84	102	54.7	5	19
BVL-	06OD小体	3/4LOK	62.4	40	10	84	108	60.4	5	19
BVL	3OD	3mmLOK	44	28	2.4	50	74	37	5	14
BVL	6OD	6mmLOK	45.8	28	5	50	75.7	38.7	5	14
BVL	8OD	8mmLOK	46.7	28	5	50	76.7	39.7	5	14
BVL-100D		10mmLOK	47.6	28	5	50	77.7	40.7	5	14
BVL	12OD	12mmLOK	59.8	37	10	84	102	54.7	5	19
BVL	14OD	14mmLOK	59.8	37	10	84	101.6	54.2	5	19
BVL	01F	1/8	35.5	1	5	50	66.5	29.5	5	14
BVL	02F	1/4	39.5	1	5	50	69.5	32.5	5	14
BVL	03F	3/8	44.5	7	10	84	90.5	44.5	5	19
BVL-04F		1/2	45.5	/	10	84	91.5	45.5	5	19

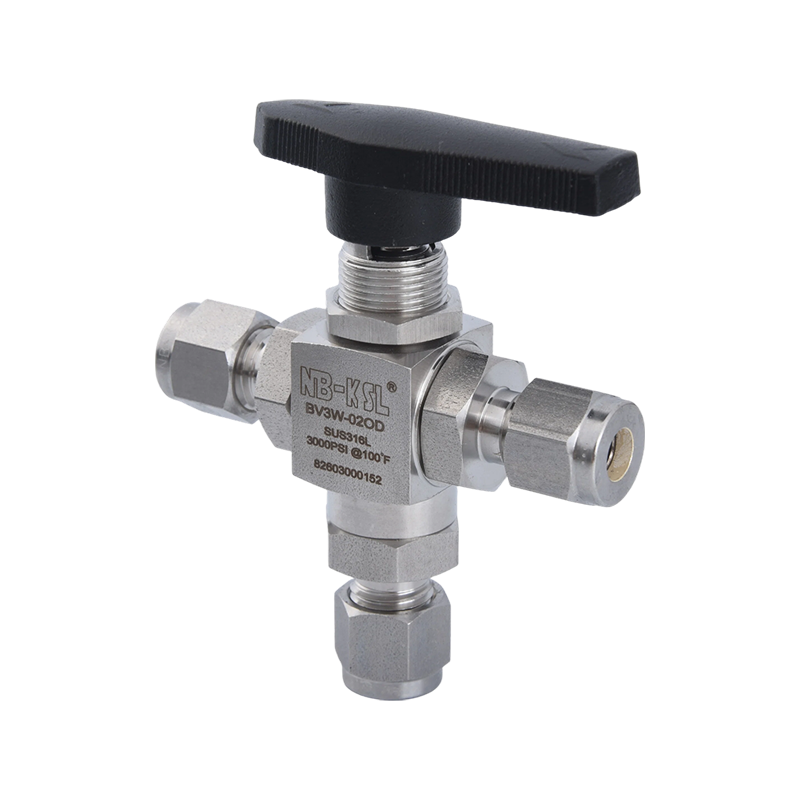

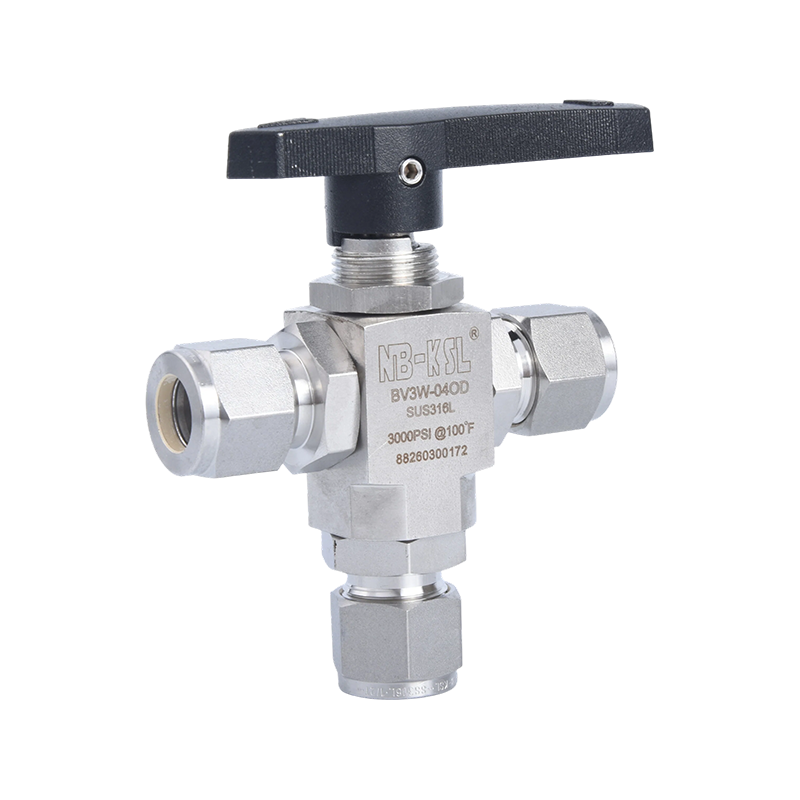

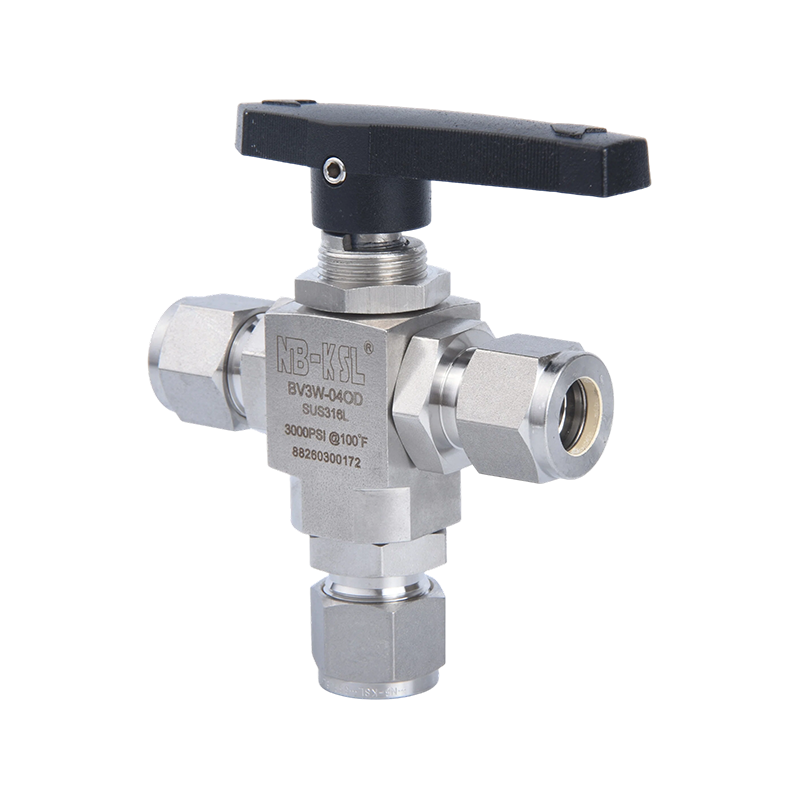

Dreiwege-Kugelhahn	Spezifikationen	A	B	D1 Innenloch Durchgangsloch	C	D	H	E	F
BV3W-010D	1/8LOK	63	31	2.4	50	74	37	5	14
BV3W 02OD	1/4LOK	66.4	31	5	50	75.7	38.7	5	14
BV3W-03OD	3/8LOK	70.5	31	5	50	77.7	40.7	5	14
BV3W-040D	1/2LOK	86	40	10	84	102	54.7	5	19
BV3W 06OD	3/4LOK	91	46	10	84	108	60.4	5	19
BV3W 3OD	3mmLOK	63	31	2.4	50	74	37	5	14
BV3W 4OD	4mmLOK	63	31	3	50	74	37	5	14
BV3W-6OD	6mmLOK	66.4	31	5	50	75.7	38.7	5	14
BV3W 8OD	8mmLOK	68.4	31	5	50	76.7	39.7	5	14
BV3W-100D	10mmLOK	70.5	31	5	50	77.7	40.7	5	14
BV3W 12OD	12mmLOK	86	40	10	84	102	54.7	5	19
BV3W-140D	14mmLOK	85	40	10	84	101.6	54.2	5	19
BV3W-160D	16mmLOK	85	40	10	84	101.6	54.2	5	19

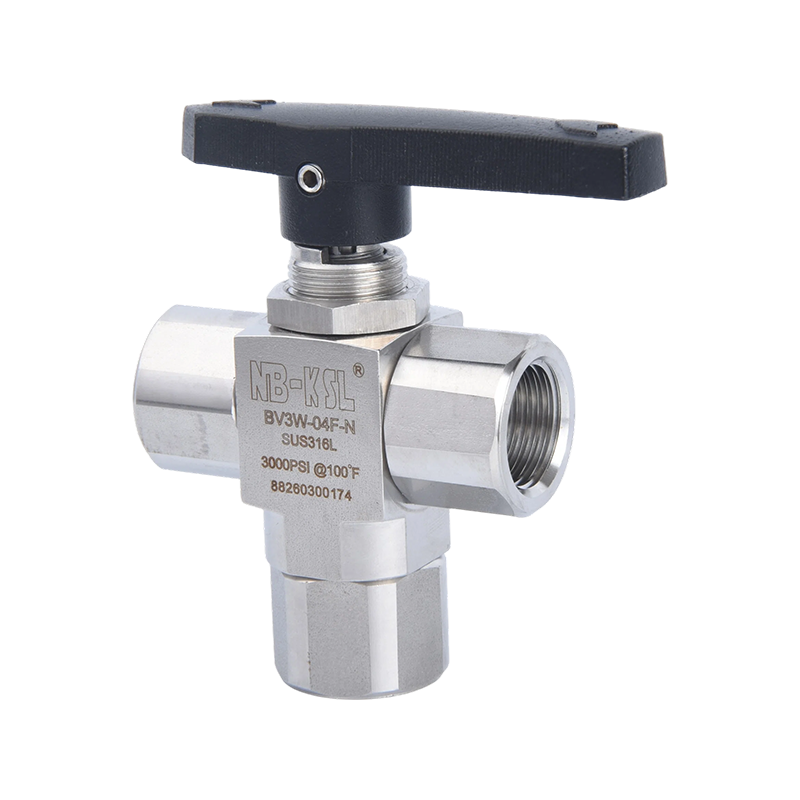

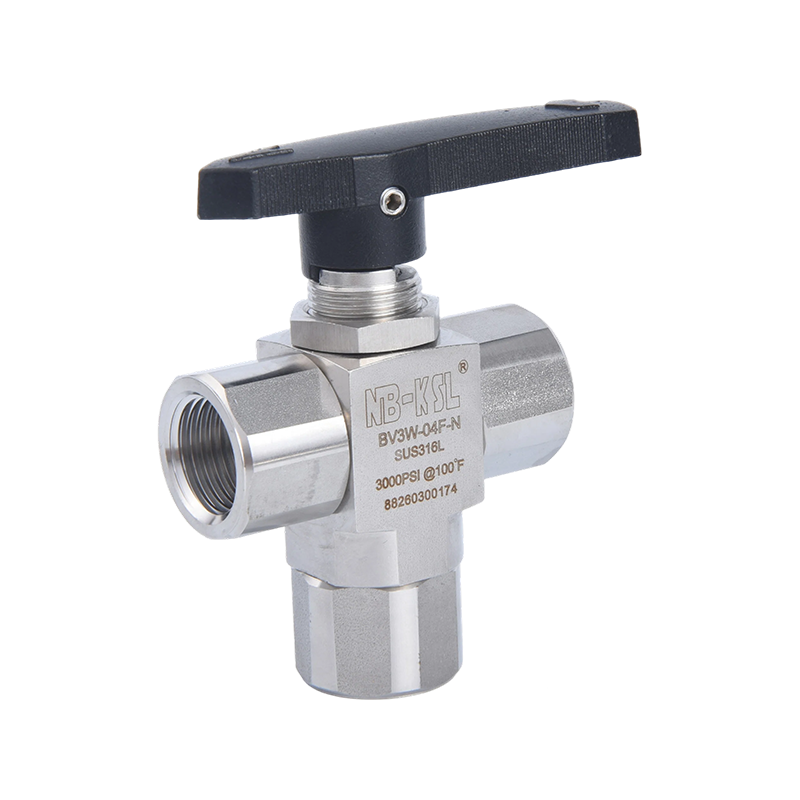

Dreiwege-Kugelhahn	NPT/PT	A	B	D1 Innenloch Durchgangsloch	C	D	H	E	F
BV3W-01F	1/8	46	/	5	50	66.5	29.5	5	14
BV3W-02F	1/4	54	1	5	50	69.5	32.5	5	14
BV3W-03F	3/8	64	1	10	84	90.5	44.5	5	19
BV3W-04F	1/2	66	/	10	84	91.5	45.5	5	19
